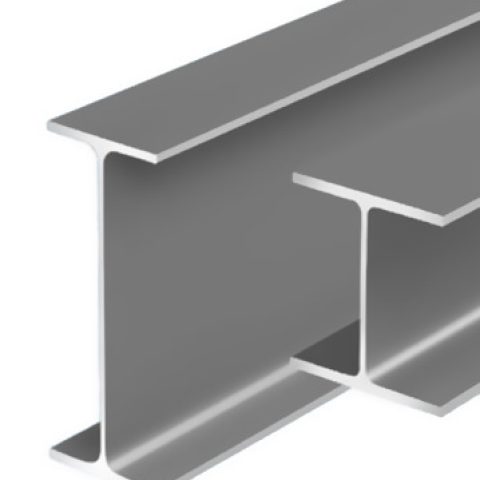

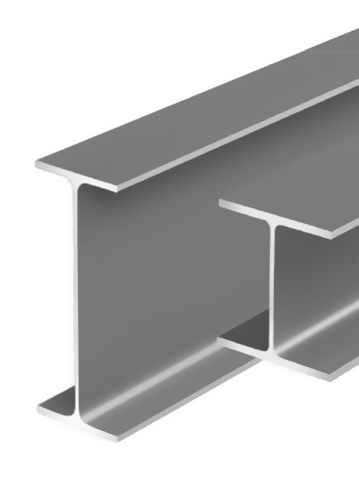

Viga W e Viga I

As vigas W e vigas I são componentes essenciais na construção civil e em projetos de engenharia estrutural. Elas são amplamente utilizadas devido à sua capacidade de suportar grandes cargas e à versatilidade em diversas aplicações estruturais. Vamos explorar detalhadamente o que são, suas características, diferenças, usos e benefícios.

Características das Vigas W e Vigas I

As Vigas W e Vigas I possuem diversas características que as tornam ideais para uma ampla gama de aplicações estruturais. Vamos detalhar suas formas e dimensões, os tipos de aço utilizados e suas propriedades de resistência e durabilidade.

Formas e Dimensões

As Vigas W e Vigas I são projetadas com seções transversais distintas, proporcionando alta resistência estrutural. Aqui estão os principais aspectos dessa característica:

• Viga W (Wide Flange Beam):
  • Formato em “I”: Abas largas e paralelas, proporcionando maior estabilidade e resistência.
  • Dimensões Variadas: Identificadas por sua altura nominal e peso por unidade de comprimento (por exemplo, W 200 x 26,60.
• Viga I (Standard I-Beam):
  • Formato em “I”: Alma central e abas inclinadas, conferindo alta resistência à flexão.
  • Dimensões Variadas: Disponíveis em várias alturas e larguras, identificadas pelo seu tamanho e peso (por exemplo, I 150 x 13.

Tipos de Aços Utilizados

As vigas W e I podem ser fabricadas com diferentes tipos de aço, cada um com suas próprias propriedades mecânicas e químicas que atendem a diversas necessidades de construção e engenharia.

A escolha do tipo de aço depende dos requisitos específicos do projeto, como resistência, durabilidade, soldabilidade e resistência à corrosão.

Tipo de Aço	Norma/Especificação	Propriedades Principais	Aplicações Comuns
ASTM A36	ASTM A36	Aço carbono, boa soldabilidade e conformabilidade, resistência mínima à tração de 36 ksi (250 MPa)	Construção de edifícios, pontes, componentes estruturais leves
ASTM A572	ASTM A572 (Gr. 42, 50, 55, 60, 65)	Aço de alta resistência e baixa liga, resistência mínima à tração de 42 a 65 ksi (290 a 450 MPa)	Pontes, edifícios altos, estruturas industriais
ASTM A992	ASTM A992	Aço de alta resistência, boa soldabilidade, resistência mínima à tração de 50 ksi (345 MPa) e limite de escoamento de 65 ksi (450 MPa)	Construção de edifícios, especialmente estruturas de aço laminado
ASTM A588	ASTM A588	Aço resistente à corrosão, resistência mínima à tração de 50 ksi (345 MPa)	Estruturas expostas a ambientes corrosivos, como pontes e torres de transmissão
ASTM A709	ASTM A709 (Gr. 50, 50W, HPS 70W)	Aço para construção de pontes, alta resistência e durabilidade, resistência mínima à tração de 50 ksi (345 MPa) e alta performance (HPS)	Pontes e estruturas associadas a estradas e rodovias
ASTM A913	ASTM A913 (Gr. 50, 65)	Aço de alta resistência, excelente tenacidade e soldabilidade, resistência mínima à tração de 50 a 65 ksi (345 a 450 MPa)	Edifícios altos, estruturas industriais
ASTM A992/A572	ASTM A992/A572	Combinação de propriedades de ambos, alta resistência e soldabilidade	Estruturas de aço laminado, edifícios, pontes

Resistência e Durabilidade

A principal razão para escolher as Vigas W e Vigas I é sua capacidade de suportar grandes cargas e sua durabilidade. Vamos ver mais detalhes sobre isso:

• Alta Capacidade de Carga: A forma e o material das vigas proporcionam uma resistência superior às cargas verticais e horizontais, tornando-as ideais para suportar grandes tensões e cargas dinâmicas.
• Durabilidade: O aço ASTM A572 Grau 50 é resistente à fadiga e possui boa resistência à corrosão, garantindo uma longa vida útil.

Essas características tornam as vigas uma escolha confiável para uma variedade de aplicações, garantindo que as estruturas permaneçam seguras e estáveis durante toda a sua vida útil.

Escolha das Vigas W e I

Selecionar a viga adequada é essencial para garantir a eficiência e a segurança dos projetos de construção. Existem diversos fatores a serem considerados ao fazer essa escolha, desde as necessidades específicas do projeto até os requisitos de carga e estrutura.

Considerações do Projeto

Ao projetar com vigas W e I, é importante considerar alguns aspectos fundamentais:

• Cálculo Estrutural: Garantir que as vigas selecionadas atendam aos requisitos específicos de carga e segurança do projeto.
• Normas e Regulamentos: Seguir as normas técnicas locais e regulamentos de construção para garantir conformidade.
• Tratamentos Superficiais: Aplicar revestimentos ou tratamentos contra corrosão, especialmente em ambientes agressivos, para aumentar a durabilidade.

Tamanhos Padrão das Vigas W e I

Oferecemos uma gama de vigas W e I em tamanhos padrão. Vamos ver os benefícios desses tamanhos padrão:

• Disponibilidade Imediata: Mantemos um estoque de vigas W e I em tamanhos padrão, prontos para uso imediato em uma ampla gama de projetos.
• Versatilidade de Aplicação: Os tamanhos padrão das vigas W e I são ideais para diversos tipos de construções, desde pequenos edifícios residenciais até grandes estruturas comerciais e industriais.

A disponibilidade de tamanhos padrão permite uma resposta rápida às necessidades do projeto, garantindo que você possa continuar seu trabalho sem atrasos.

Tabela das Vigas W e I

BITOLA	Massa Linear	d	bf	ESPESSURA		h	BITOLA	Massa Linear	d	bf	ESPESSURA		h
				tw	tf						tw	tf
mm x kg/m	kg/m	mm	mm	mm	mm	mm	mm x kg/m	kg/m	mm	mm	mm	mm	mm
VIGA I W 150 x 13,0	13	148	100	4,3	4,9	138	VIGA I W 310 x 129,0 (H)*	129	318	308	13,1	20,6	277
VIGA I W 150 x 18,0	18	153	102	5,8	7,1	139	VIGA I HP 310 x 132 (H)	132	314	313	18,3	18,3	277
VIGA I W 150 x 22,5 (H)	22,5	152	152	5,8	6,6	139	VIGA I W 310 x 143,0 (H)*	143	323	309	14	22,9	277
VIGA I W 150 x 24,0	24	160	102	6,6	10,3	139	VIGA I W 310 x 158,0 (H)*	158	327	310	15,5	25,1	277
VIGA I W 150 x 29,8 (H)	29,8	157	153	6,6	9,3	138	VIGA I W 310 x 179,0 (H)*	179	333	313	18	28,1	277
VIGA I W 150 x 37,1 (H)	37,1	162	154	8,1	11,6	139	VIGA I W 310 x 202,0 (H)*	202	341	315	20,1	31,8	277
VIGA I W 200 x 15,0	15	200	100	4,3	5,2	190	VIGA I W 360 x 32,9	32,9	349	127	5,8	8,5	332
VIGA I W 200 x 19,3	19,3	203	102	5,8	6,5	190	VIGA I W 360 x 39,0	39	353	128	6,5	10,7	332
VIGA I W 200 x 22,5	22,5	206	102	6,2	8	190	VIGA I W 360 x 44,6	44,6	352	171	6,9	9,8	332
VIGA I W 200 x 26,6	26,6	207	133	5,8	8,4	190	VIGA I W 360 x 51,0	51	355	171	7,2	11,6	332
VIGA I W 200 x 31,3	31,3	210	134	6,4	10,2	190	VIGA I W 360 x 58	58	358	172	7,9	13,1	332
VIGA I W 200 x 35,9 (H)	35,9	201	165	6,2	10,2	181	VIGA I W 360 x 64,0	64	347	203	7,7	13,5	320
VIGA I W 200 x 41,7 (H)	41,7	205	166	7,2	11,8	181	VIGA I W 360 x 72,0	72	350	204	8,6	15,1	320
VIGA I W 200 x 46,1 (H)	46,1	203	203	7,2	11	181	VIGA I W 360 x 79,0	79	354	205	9,4	16,8	320
VIGA I W 200 x 52,0 (H)	52	206	204	7,9	12,6	181	VIGA I W 360 x 91,0 (H)	91	353	254	9,5	16,4	320
VIGA I HP 200 x 53,0 (H)	53	204	207	11,3	11,3	181	VIGA I W 360 x 101,0 (H)	101	357	255	10,5	18,3	320
VIGA I W 200 x 59,0 (H)	59	210	205	9,1	14,2	182	VIGA I W 360 x 110,0 (H)	110	360	256	11,4	19,9	320
VIGA I W 200 x 71,0 (H)	71	216	206	10,2	17,4	181	VIGA I W 360 x 122,0 (H)	122	363	257	13	21,7	320
VIGA I W 200 x 86,0 (H)	86	222	209	13	20,6	181	VIGA I W 410 x 38,8	38,8	399	140	6,4	8,8	381
VIGA I W 200 x 100,0 (H)*	100	229	210	14,5	23,7	182	VIGA I W 410 x 46,1	46,1	403	140	7	11,2	381
VIGA I W 250 x 17,9	17,9	251	101	4,8	5,3	240	VIGA I W 410 x 53,0	53	403	177	7,5	10,9	381
VIGA I W 250 x 22,3	22,3	254	102	5,8	6,9	240	VIGA I W 410 x 60,0	60	407	178	7,7	12,8	381
VIGA I W 250 x 25,3	25,3	257	102	6,1	8,4	240	VIGA I W 410 x 67,0	67	410	179	8,8	14,4	381
VIGA I W 250 x 28,4	28,4	260	102	6,4	10	240	VIGA I W 410 x 75,0	75	413	180	9,7	16	381
VIGA I W 250 x 32,7	32,7	258	146	6,1	9,1	240	VIGA I W 410 x 85,0	85	417	181	10,9	18,2	381
VIGA I W 250 x 38,5	38,5	262	147	6,6	11,2	240	VIGA I W 460 x 52,0	52	450	152	7,6	10,8	428
VIGA I W 250 x 44,8	44,8	266	148	7,6	13	240	VIGA I W 460 x 60,0	60	455	153	8	13,3	428
VIGA I HP 250 x 62,0 (H)	62	246	256	10,5	10,7	225	VIGA I W 460 x 68,0	68	459	154	9,1	15,4	428
VIGA I W 250 x 73,0 (H)	73	253	254	8,6	14,2	225	VIGA I W 460 x 74,0	74	457	190	9	14,5	428
VIGA I W 250 x 80,0 (H)	80	256	255	9,4	15,6	225	VIGA I W 460 x 82,0	82	460	191	9,9	16	428
VIGA I HP 250 x 85,0 (H)	85	254	260	14,4	14,4	225	VIGA I W 460 x 89,0	89	463	192	10,5	17,7	428
VIGA I W 250 x 89,0 (H)	89	260	256	10,7	17,3	225	VIGA I W 460 x 97,0	97	466	193	11,4	19	428
VIGA I W 250 x 101,0 (H)	101	264	257	11,9	19,6	225	VIGA I W 460 x 106,0	106	469	194	12,6	20,6	428
VIGA I W 250 x 115,0 (H)	115	269	259	13,5	22,1	225	VIGA I W 530 x 66,0	66	525	165	8,9	11,4	502
VIGA I W 250 x 131,0 (H)*	131	275	261	15,4	25,1	225	VIGA I W 530 x 72,0	72	524	207	9	10,9	502
VIGA I W 250 x 149,0 (H)*	149	282	263	17,3	28,4	225	VIGA I W 530 x 74,0	74	529	166	9,7	13,6	502
VIGA I W 250 x 167,0 (H)*	167	289	265	19,2	31,8	225	VIGA I W 530 x 82,0	82	528	209	9,5	13,3	501
VIGA I W 310 x 21,0	21	303	101	5,1	5,7	292	VIGA I W 530 x 85,0	85	535	166	10,3	16,5	502
VIGA I W 310 x 23,8	23,8	305	101	5,6	6,7	292	VIGA I W 530 x 92,0	92	533	209	10,2	15,6	502
VIGA I W 310 x 28,3	28,3	309	102	6	8,9	291	VIGA I W 530 x 101,0	101	537	210	10,9	17,4	502
VIGA I W 310 x 32,7	32,7	313	102	6,6	10,8	291	VIGA I W 530 x 109,0	109	539	211	11,6	18,8	501
VIGA I W 310 x 38,7	38,7	310	165	5,8	9,7	291	VIGA I W 530 x 123,0*	123	544	212	13,1	21,2	502
VIGA I W 310 x 44,5	44,5	313	166	6,6	11,2	291	VIGA I W 530 x 138,0*	138	549	214	14,7	23,8	501
VIGA I W 310 x 52,0	52	317	167	7,6	13,2	291	VIGA I W 610 x 82,0	82	599	178	10	12,8	573
VIGA I W 310 x 60,0*	60	303	203	7,5	13,1	277	VIGA I W 610 x 92,0	92	603	179	10,9	15	573
VIGA I W 310 x 67,0*	67	306	204	8,5	14,6	277	VIGA I W 610 x 101,0	101	603	228	10,5	14,9	573
VIGA I W 310 x 74,0*	74	310	205	9,4	16,3	277	VIGA I W 610 x 113,0	113	608	228	11,2	17,3	573
VIGA I HP 310 x 79,0 (H)	79	299	306	11	11	277	VIGA I W 610 x 125,0	125	612	229	11,9	19,6	573
VIGA I HP 310 x 93,0 (H)	93	303	308	13,1	13,1	277	VIGA I W 610 x 140,0	140	617	230	13,1	22,2	573
VIGA I W 310 x 97,0 (H)	97	308	305	9,9	15,4	277	VIGA I W 610 x 153,0*	153	623	229	14	24,9	573
VIGA I W 310 x 107,0 (H)	107	311	306	10,9	17	277	VIGA I W 610 x 155,0	155	611	324	12,7	19	573
VIGA I HP 310×110,0 (H)	110	308	310	15,4	15,5	277	VIGA I W 610 x 174,0	174	616	325	14	21,6	573
VIGA I W 310 x 117,0 (H)	117	314	307	11,9	18,7	277	VIGA I W 610 x 195,0	195	622	327	15,4	24,4	573
VIGA I HP 310×125,0 (H)	125	312	312	17,4	17,4	277	VIGA I W 610 x 217,0	217	628	328	16,5	27,7	573

Aplicações das Vigas W e I

As Vigas W e I são amplamente utilizadas em diversos setores devido à sua alta resistência e versatilidade. A seguir, exploraremos algumas das principais aplicações dessas vigas.

Construção Civil

Na construção civil, as Vigas W e I desempenham um papel crucial em garantir a estabilidade e a resistência das estruturas. Elas são usadas em:

• Vigas e Colunas: Utilizadas como vigas e colunas em edifícios, as vigas W e I garantem a estabilidade estrutural e suportam grandes cargas verticais e horizontais.
• Estruturas de Pontes: Essenciais na construção de pontes, as vigas W e I proporcionam suporte robusto e resistem a grandes tensões dinâmicas.

Essas aplicações são fundamentais para garantir a segurança e a durabilidade das construções civis, tanto em projetos residenciais quanto comerciais.

Indústria Automobilística

As Vigas W e I também são essenciais na indústria automobilística, onde são utilizadas em:

• Chassis e Suportes: Na indústria automobilística, as vigas W e I são utilizadas para a fabricação de chassis e suportes, garantindo resistência e durabilidade nos veículos.

Essa utilização ajuda a assegurar que os veículos sejam seguros e capazes de suportar condições rigorosas de uso.

Indústria Aeronáutica

Na indústria aeronáutica, a resistência e a leveza das Vigas W e I são vitais. Elas são aplicadas em:

• Estruturas de Aeronaves: As vigas W e I são empregadas na construção de partes estruturais de aeronaves, proporcionando leveza e resistência, fundamentais para a segurança aérea.

Essas características são cruciais para garantir a segurança e a eficiência das aeronaves.

Indústria Naval

As Vigas W e I são utilizadas na construção de navios e plataformas offshore, suportando as duras condições marítimas e garantindo a integridade estrutural. Elas são empregadas em:

• Construção de Navios e Plataformas: Na indústria naval, as vigas W e I são utilizadas na construção de navios e plataformas offshore, suportando as duras condições marítimas e garantindo a integridade estrutural.

Indústria de Máquinas e Equipamentos

As Vigas W e I são utilizadas em máquinas e equipamentos pesados, oferecendo a resistência necessária para suportar operações intensivas e prolongadas. Elas são aplicadas em:

• Estruturas de Máquinas Pesadas: Utilizadas em máquinas e equipamentos pesados, as vigas W e I oferecem a resistência necessária para suportar operações intensivas e prolongadas.

Como as Vigas W e I se Comparam a Outros Tipos de Perfis de Aço?

Comparar as Vigas W e I com outros tipos de perfis de aço ajuda a entender suas vantagens e aplicações específicas. Vamos explorar como elas se diferenciam de outros perfis comuns, como o IPE e o HEB.

Comparação com Perfil IPE

Embora ambos tenham uma forma semelhante, as Vigas W e

I possuem características que as tornam únicas para diferentes aplicações:

• Forma e Capacidade de Carga: A Viga W possui abas mais largas e paralelas, proporcionando uma melhor distribuição de carga e maior resistência à flexão em comparação com o Perfil IPE.
• Aplicações: O Perfil IPE é frequentemente utilizado em vigas e colunas em construções menores, enquanto as Vigas W são preferidas para projetos que exigem suportar cargas maiores, como pontes e grandes edifícios.

Comparação com Perfil HEB

Comparando as Vigas W e I com o Perfil HEB, podemos observar algumas diferenças importantes:

• Dimensões e Peso: O Perfil HEB tem uma seção transversal mais pesada e robusta, o que pode ser benéfico para algumas aplicações específicas. No entanto, as Vigas W e I são geralmente mais leves e oferecem uma eficiência de material superior, sem comprometer a resistência.
• Eficiência Estrutural: As Vigas W e I, com suas diferentes configurações, são mais eficientes na conexão com outros elementos estruturais, tornando-as ideais para projetos que exigem múltiplas conexões.

Como é Determinado o Preço das Vigas W e I?

Entender os fatores que influenciam o preço das Vigas W e I é crucial para fazer uma escolha informada e adequada ao orçamento do seu projeto.

Fatores de Custo

Diversos fatores influenciam o custo das Vigas W e I. Vamos explorar os principais:

• Material e Fabricação: O custo das Vigas W e I pode variar de acordo com a qualidade do aço utilizado e o processo de fabricação. A resistência e durabilidade do material impactam diretamente no preço final.
• Dimensões e Personalização: As dimensões da viga e quaisquer personalizações específicas também influenciam no custo, com vigas maiores e customizadas geralmente tendo um preço mais elevado.

Esses fatores devem ser considerados ao planejar o orçamento do projeto.

Transparência na Precificação

Manter uma política de preços clara e transparente é essencial para garantir a confiança dos clientes:

• Política de Preços Clara: Comprometemo-nos com a transparência total em nossos preços, assegurando que os clientes compreendam todos os aspectos que influenciam o custo das vigas.

Essa abordagem ajuda os clientes a tomar decisões informadas e a planejar seus projetos com confiança.

Comprar Vigas W e I

Adquirir as Vigas W e I adequadas envolve escolher entre uma variedade de opções e contar com o suporte adequado. Vamos ver como facilitamos esse processo.

Variedade de Opções

Oferecemos uma vasta gama de Vigas W e I, disponíveis em diferentes tamanhos e especificações:

• Ampla Seleção de Produtos: Oferecemos uma vasta gama de Vigas W e I, disponíveis em diferentes tamanhos e especificações, para atender a uma diversidade de necessidades e aplicações de projetos.

Essa variedade garante que você encontre exatamente o que precisa para o seu projeto.

Logística de Entrega e Frete das Vigas W e I

Garantir que as Vigas W e I cheguem ao seu destino de forma segura e eficiente é uma parte crucial do nosso serviço.

Entrega Confiável e Eficiente

Nosso serviço de entrega é projetado para ser seguro e pontual:

• Transporte Seguro: Asseguramos um transporte cuidadoso e eficiente das Vigas W e I, garantindo que cheguem ao destino em perfeitas condições e dentro do prazo estipulado.

Esse compromisso com a qualidade na entrega garante que seu projeto continue conforme o planejado.

Perguntas Frequentes sobre Vigas W e I

Para finalizar, vamos abordar algumas das perguntas mais frequentes sobre as Vigas W e I.
