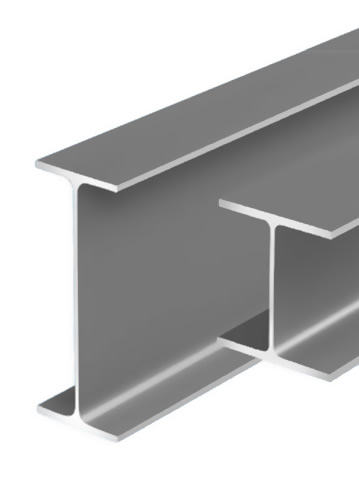

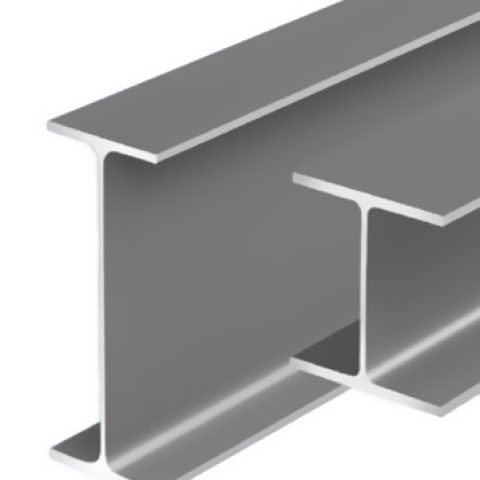

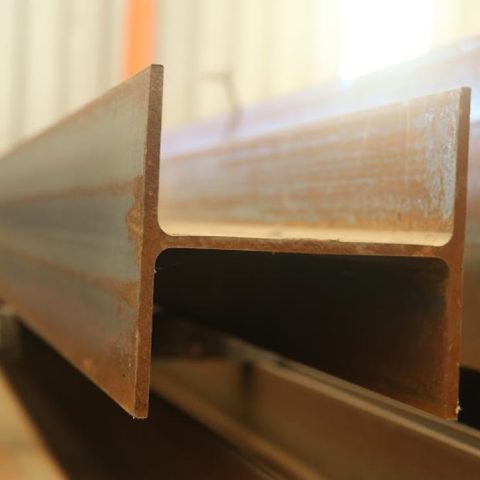

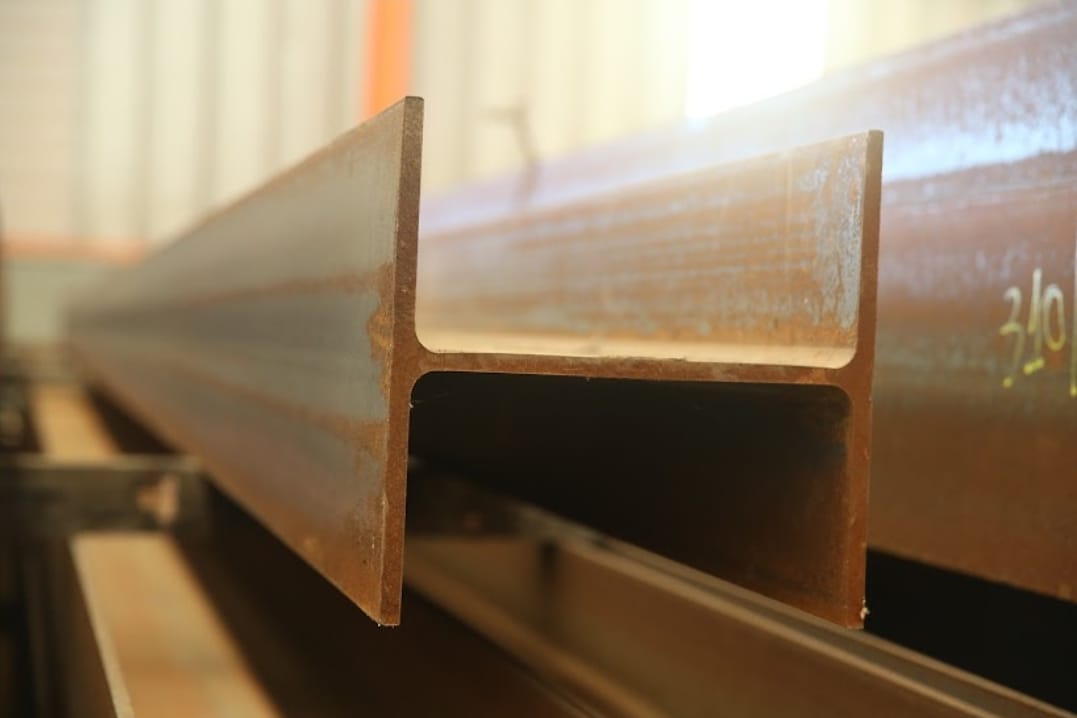

A Viga W é um elemento estrutural laminado em aço que atende aos rigorosos padrões da norma ASTM A572 Grau 50. Com sua característica forma em “W”, esta viga é a escolha predileta de profissionais da construção, simplificando tanto o planejamento quanto a execução de projetos, graças à sua ampla variedade de bitolas disponíveis. Escolher a Viga W é uma decisão inteligente em termos de custo-benefício, garantindo encaixes precisos e acabamento estrutural de alta qualidade.
Características da Viga W
Explore as especificações técnicas que tornam a Viga W uma opção superior para suas necessidades de construção.
Tipos de Aço Utilizados
O aço é o elemento fundamental da Viga W. Normalmente, são empregados dois tipos principais de aço: o aço carbono e o aço-liga. Ambos são reconhecidos por sua excepcional resistência e durabilidade. Além disso, a Viga W cumpre a norma ASTM A-572 GR50, garantindo que o material seja de alta qualidade e capaz de resistir a diversas condições adversas.
Abas Paralelas e Suas Vantagens
A Viga W se destaca por seu design de abas paralelas, oferecendo uma série de vantagens notáveis. Essas abas proporcionam uma área de superfície expandida para conexões, simplificando a montagem e resultando em uma estrutura mais estável e segura.
Resistência e Durabilidade
A resistência e a durabilidade são marcas registradas da Viga W. Fabricada para atender à norma ASTM A-572 Grau 50, este material é capaz de suportar cargas pesadas e resistir a uma variedade de condições adversas, incluindo corrosão e desgaste.
Escolha da Viga W
Saiba como selecionar o tamanho e o tipo de Viga W que melhor atendem às necessidades de seu projeto.
Viga W Sob Medida
A Pessoa Aços oferece a flexibilidade de cortar as vigas W sob medida, em qualquer tamanho de até 12 metros. Isso proporciona uma adaptação excepcional às especificações de seu projeto, permitindo que você escolha as dimensões exatas que melhor se adequam às suas necessidades. Além disso, dispomos de amplo estoque em medidas de 6 metros e 12 metros.
Tamanhos Padrão de Viga W (Tabela)
Explore os tamanhos padrão disponíveis da Viga W para suas aplicações de construção.
ESPESSURA | EIXO X – X | EIXO Y – Y | ESBELTEZ | ||||||||||||||||||||||||||||||||||||||||||||||||||
BITOLA mm x kg/m | Massa Linear kg/m | d mm | bf mm | tw mm | tf mm | h mm | d’ mm | Área cm2 | lx cm 4 | Wx cm 3 | rx cm | Zx cm 3 | ly cm 4 | Wy cm 3 | ry cm | Zy cm 3 | rt cm | lt cm 4 | Mesa – f bf/2.tf | Alma – w d’/ | t Cw w cm 6 | u m 2/m | BITOLA in x Ib/ft | ||||||||||||||||||||||||||||||
W 150 x 13,0 | 13,0 | 148 | 100 | 4,3 | 4,9 | 138 | 118 | 16,6 | 635 | 85,8 | 6,18 | 96,4 | 82 | 16,4 | 2,22 | 25,5 | 2,60 | 1,72 | 10,20 | 27,49 | 4,181 | 0,67 | W 6 x 8,5 | ||||||||||||||||||||||||||||||
W 150 x 18,0 | 18,0 | 153 | 102 | 5,8 | 7,1 | 139 | 119 | 23,4 | 939 | 122,8 | 6,34 | 139,4 | 126 | 24,7 | 2,32 | 38,5 | 2,69 | 4,34 | 7,18 | 20,48 | 6,683 | 0,69 | W 6 x 12 | ||||||||||||||||||||||||||||||
W 150 x 22,5 (H) | 22,5 | 152 | 152 | 5,8 | 6,6 | 139 | 119 | 29,0 | 1229 | 161,7 | 6,51 | 179,6 | 387 | 50,9 | 3,65 | 77,9 | 4,10 | 4,75 | 11,52 | 20,48 | 20,417 | 0,88 | W 6 x 15 | ||||||||||||||||||||||||||||||
W 150 x 24,0 | 24,0 | 160 | 102 | 6,6 | 10,3 | 139 | 115 | 31,5 | 1384 | 173,0 | 6,63 | 197,6 | 183 | 35,9 | 2,41 | 55,8 | 2,73 | 11,08 | 4,95 | 17,48 | 10,206 | 0,69 | W 6 x 16 | ||||||||||||||||||||||||||||||
W 150 x 29,8 (H) | 29,8 | 157 | 153 | 6,6 | 9,3 | 138 | 118 | 38,5 | 1739 | 221,5 | 6,72 | 247,5 | 556 | 72,6 | 3,80 | 110,8 | 4,18 | 10,95 | 8,23 | 17,94 | 30,277 | 0,90 | W 6 x 20 | ||||||||||||||||||||||||||||||
W 150 x 37,1 (H) | 37,1 | 162 | 154 | 8,1 | 11,6 | 139 | 119 | 47,8 | 2244 | 277,0 | 6,85 | 313,5 | 707 | 91,8 | 3,84 | 140,4 | 4,22 | 20,58 | 6,64 | 14,67 | 39,930 | 0,91 | W 6 x 25 | ||||||||||||||||||||||||||||||
W 200 x 15,0 | 15,0 | 200 | 100 | 4,3 | 5,2 | 190 | 170 | 19,4 | 1305 | 130,5 | 8,20 | 147,9 | 87 | 17,4 | 2,12 | 27,3 | 2,55 | 2,05 | 9,62 | 39,44 | 8,222 | 0,77 | W 8 x 10 | ||||||||||||||||||||||||||||||
W 200 x 19,3 | 19,3 | 203 | 102 | 5,8 | 6,5 | 190 | 170 | 25,1 | 1686 | 166,1 | 8,19 | 190,6 | 116 | 22,7 | 2,14 | 35,9 | 2,59 | 4,02 | 7,85 | 29,31 | 11,098 | 0,79 | W 8 x 13 | ||||||||||||||||||||||||||||||
W 200 x 22,5 | 22,5 | 206 | 102 | 6,2 | 8,0 | 190 | 170 | 29,0 | 2029 | 197,0 | 8,37 | 225,5 | 142 | 27,9 | 2,22 | 43,9 | 2,63 | 6,18 | 6,38 | 27,42 | 13,868 | 0,79 | W 8 x 15 | ||||||||||||||||||||||||||||||
W 200 x 26,6 | 26,6 | 207 | 133 | 5,8 | 8,4 | 190 | 170 | 34,2 | 2611 | 252,3 | 8,73 | 282,3 | 330 | 49,6 | 3,10 | 76,3 | 3,54 | 7,65 | 7,92 | 29,34 | 32,477 | 0,92 | W 8 x 18 | ||||||||||||||||||||||||||||||
W 200 x 31,3 | 31,3 | 210 | 134 | 6,4 | 10,2 | 190 | 170 | 40,3 | 3168 | 301,7 | 8,86 | 338,6 | 410 | 61,2 | 3,19 | 94,0 | 3,60 | 12,59 | 6,57 | 26,50 | 40,822 | 0,93 | W 8 x 21 | ||||||||||||||||||||||||||||||
W 200 x 35,9 (H) | 35,9 | 201 | 165 | 6,2 | 10,2 | 181 | 161 | 45,7 | 3437 | 342,0 | 8,67 | 379,2 | 764 | 92,6 | 4,09 | 141,0 | 4,50 | 14,51 | 8,09 | 25,90 | 69,502 | 1,03 | W 8 x 24 | ||||||||||||||||||||||||||||||
W 200 x 41,7 (H) | 41,7 | 205 | 166 | 7,2 | 11,8 | 181 | 157 | 53,5 | 4114 | 401,4 | 8,77 | 448,6 | 901 | 108,5 | 4,10 | 165,7 | 4,53 | 23,19 | 7,03 | 21,86 | 83,948 | 1,04 | W 8 x 28 | ||||||||||||||||||||||||||||||
W 200 x 46,1 (H) | 46,1 | 203 | 203 | 7,2 | 11,0 | 181 | 161 | 58,6 | 4543 | 447,6 | 8,81 | 495,3 | 1535 | 151,2 | 5,12 | 229,5 | 5,58 | 22,01 | 9,23 | 22,36 | 141,342 | 1,19 | W 8 x 31 | ||||||||||||||||||||||||||||||
W 200 x 52,0 (H) | 52,0 | 206 | 204 | 7,9 | 12,6 | 181 | 157 | 66,9 | 5298 | 514,4 | 8,90 | 572,5 | 1784 | 174,9 | 5,16 | 265,8 | 5,61 | 33,34 | 8,10 | 19,85 | 166,710 | 1,19 | W 8 x 35 | ||||||||||||||||||||||||||||||
HP 200 x 53,0 (H) | 53,0 | 204 | 207 | 11,3 | 11,3 | 181 | 161 | 68,1 | 4977 | 488,0 | 8,55 | 551,3 | 1673 | 161,7 | 4,96 | 248,6 | 5,57 | 31,93 | 9,16 | 14,28 | 155,075 | 1,20 | HP 8 x 36 | ||||||||||||||||||||||||||||||
W 200 x 59,0 (H) | 59,0 | 210 | 205 | 9,1 | 14,2 | 182 | 158 | 76,0 | 6140 | 584,8 | 8,99 | 655,9 | 2041 | 199,1 | 5,18 | 303,0 | 5,64 | 47,69 | 7,22 | 17,32 | 195,418 | 1,20 | W 8 x 40 | ||||||||||||||||||||||||||||||
W 200 x 71,0 (H) | 71,0 | 216 | 206 | 10,2 | 17,4 | 181 | 161 | 91,0 | 7660 | 709,2 | 9,17 | 803,2 | 2537 | 246,3 | 5,28 | 374,5 | 5,70 | 81,66 | 5,92 | 15,80 | 249,976 | 1,22 | W 8 x 48 | ||||||||||||||||||||||||||||||
W 200 x 86,0 (H) | 86,0 | 222 | 209 | 13,0 | 20,6 | 181 | 157 | 110,9 | 9498 | 855,7 | 9,26 | 984,2 | 3139 | 300,4 | 5,32 | 458,7 | 5,77 | 142,19 | 5,07 | 12,06 | 317,844 | 1,23 | W 8 x 58 | ||||||||||||||||||||||||||||||
W 200 x 100,0 (H)* | 100,0 | 229 | 210 | 14,5 | 23,7 | 182 | 158 | 127,1 | 11355 | 991,7 | 9,45 | 1152,2 | 3664 | 349,0 | 5,37 | 533,4 | 5,80 | 212,61 | 4,43 | 10,87 | 385,454 | 1,25 | W 8 x 67 | ||||||||||||||||||||||||||||||
W 250 x 17,9 | 17,9 | 251 | 101 | 4,8 | 5,3 | 240 | 220 | 23,1 | 2291 | 182,6 | 9,96 | 211,0 | 91 | 18,1 | 1,99 | 28,8 | 2,48 | 2,54 | 9,53 | 45,92 | 13,735 | 0,88 | W 10 x 12 | ||||||||||||||||||||||||||||||
W 250 x 22,3 | 22,3 | 254 | 102 | 5,8 | 6,9 | 240 | 220 | 28,9 | 2939 | 231,4 | 10,09 | 267,7 | 123 | 24,1 | 2,06 | 38,4 | 2,54 | 4,77 | 7,39 | 37,97 | 18,629 | 0,89 | W 10 x 15 | ||||||||||||||||||||||||||||||
W 250 x 25,3 | 25,3 | 257 | 102 | 6,1 | 8,4 | 240 | 220 | 32,6 | 3473 | 270,2 | 10,31 | 311,1 | 149 | 29,3 | 2,14 | 46,4 | 2,58 | 7,06 | 6,07 | 36,10 | 22,955 | 0,89 | W 10 x 17 | ||||||||||||||||||||||||||||||
W 250 x 28,4 | 28,4 | 260 | 102 | 6,4 | 10,0 | 240 | 220 | 36,6 | 4046 | 311,2 | 10,51 | 357,3 | 178 | 34,8 | 2,20 | 54,9 | 2,62 | 10,34 | 5,10 | 34,38 | 27,636 | 0,90 | W 10 x 19 | ||||||||||||||||||||||||||||||
W 250 x 32,7 | 32,7 | 258 | 146 | 6,1 | 9,1 | 240 | 220 | 42,1 | 4937 | 382,7 | 10,83 | 428,5 | 473 | 64,8 | 3,35 | 99,7 | 3,86 | 10,44 | 8,02 | 36,03 | 73,104 | 1,07 | W 10 x 22 | ||||||||||||||||||||||||||||||
W 250 x 38,5 | 38,5 | 262 | 147 | 6,6 | 11,2 | 240 | 220 | 49,6 | 6057 | 462,4 | 11,05 | 517,8 | 594 | 80,8 | 3,46 | 124,1 | 3,93 | 17,63 | 6,56 | 33,27 | 93,242 | 1,08 | W 10 x 26 | ||||||||||||||||||||||||||||||
W 250 x 44,8 | 44,8 | 266 | 148 | 7,6 | 13,0 | 240 | 220 | 57,6 | 7158 | 538,2 | 11,15 | 606,3 | 704 | 95,1 | 3,50 | 146,4 | 3,96 | 27,14 | 5,69 | 28,95 | 112,398 | 1,09 | W 10 x 30 | ||||||||||||||||||||||||||||||
HP 250 x 62,0 (H) | 62,0 | 246 | 256 | 10,5 | 10,7 | 225 | 201 | 79,6 | 8728 | 709,6 | 10,47 | 790,5 | 2995 | 234,0 | 6,13 | 357,8 | 6,89 | 33,46 | 11,96 | 19,10 | 414,130 | 1,47 | HP 10 x 42 | ||||||||||||||||||||||||||||||
W 250 x 73,0 (H) | 73,0 | 253 | 254 | 8,6 | 14,2 | 225 | 201 | 92,7 | 11257 | 889,9 | 11,02 | 983,3 | 3880 | 305,5 | 6,47 | 463,1 | 7,01 | 56,94 | 8,94 | 23,33 | 552,900 | 1,48 | W 10 x 49 | ||||||||||||||||||||||||||||||
W 250 x 80,0 (H) | 80,0 | 256 | 255 | 9,4 | 15,6 | 225 | 201 | 101,9 | 12550 | 980,5 | 11,10 | 1088,7 | 4313 | 338,3 | 6,51 | 513,1 | 7,04 | 75,02 | 8,17 | 21,36 | 622,878 | 1,49 | W 10 x 54 | ||||||||||||||||||||||||||||||
HP 250 x 85,0 (H) | 85,0 | 254 | 260 | 14,4 | 14,4 | 225 | 201 | 108,5 | 12280 | 966,9 | 10,64 | 1093,2 | 4225 | 325,0 | 6,24 | 499,6 | 7,00 | 82,07 | 9,03 | 13,97 | 605,403 | 1,50 | HP 10 x 57 | ||||||||||||||||||||||||||||||
W 250 x 89,0 (H) | 89,0 | 260 | 256 | 10,7 | 17,3 | 225 | 201 | 113,9 | 14237 | 1095,1 | 11,18 | 1224,4 | 4841 | 378,2 | 6,52 | 574,3 | 7,06 | 102,81 | 7,40 | 18,82 | 712,351 | 1,50 | W 10 x 60 | ||||||||||||||||||||||||||||||
W 250 x 101,0 (H) | 101,0 | 264 | 257 | 11,9 | 19,6 | 225 | 201 | 128,7 | 16352 | 1238,8 | 11,27 | 1395,0 | 5549 | 431,8 | 6,57 | 656,3 | 7,10 | 147,70 | 6,56 | 16,87 | 828,031 | 1,51 | W 10 x 68 | ||||||||||||||||||||||||||||||
W 250 x 115,0 (H) | 115,0 | 269 | 259 | 13,5 | 22,1 | 225 | 201 | 146,1 | 18920 | 1406,7 | 11,38 | 1597,4 | 6405 | 494,6 | 6,62 | 752,7 | 7,16 | 212,00 | 5,86 | 14,87 | 975,265 | 1,53 | W 10 x 77 | ||||||||||||||||||||||||||||||
W 250 x 131,0 (H)* | 131,0 | 275 | 261 | 15,4 | 25,1 | 225 | 193 | 167,8 | 22243 | 1617,7 | 11,51 | 1855,6 | 7448 | 570,7 | 6,66 | 870,7 | 7,21 | 321,06 | 5,20 | 12,52 | 1.161.225 | 1,54 | W 10 x 88 | ||||||||||||||||||||||||||||||
W 250 x 149,0 (H)* | 149,0 | 282 | 263 | 17,3 | 28,4 | 225 | 193 | 190,5 | 26027 | 1845,9 | 11,69 | 2137,5 | 8624 | 655,8 | 6,73 | 1001,7 | 7,27 | 462,06 | 4,63 | 11,17 | 1.384.436 | 1,55 | W 10 x 100 | ||||||||||||||||||||||||||||||
W 250 x 167,0 (H)* | 167,0 | 289 | 265 | 19,2 | 31,8 | 225 | 193 | 214,0 | 30110 | 2083,7 | 11,86 | 2435,3 | 9880 | 745,7 | 6,79 | 1140,2 | 7,33 | 644,95 | 4,17 | 10,07 | 1.631.156 | 1,57 | W 10 x 112 | ||||||||||||||||||||||||||||||
W 310 x 21,0 | 21,0 | 303 | 101 | 5,1 | 5,7 | 292 | 272 | 27,2 | 3776 | 249,2 | 11,77 | 291,9 | 98 | 19,5 | 1,90 | 31,4 | 2,42 | 3,27 | 8,86 | 53,25 | 21,628 | 0,98 | W 12 x 14 | ||||||||||||||||||||||||||||||
W 310 x 23,8 | 23,8 | 305 | 101 | 5,6 | 6,7 | 292 | 272 | 30,7 | 4346 | 285,0 | 11,89 | 333,2 | 116 | 22,9 | 1,94 | 36,9 | 2,45 | 4,65 | 7,54 | 48,50 | 25,594 | 0,99 | W 12 x 16 | ||||||||||||||||||||||||||||||
W 310 x 28,3 | 28,3 | 309 | 102 | 6,0 | 8,9 | 291 | 271 | 36,5 | 5500 | 356,0 | 12,28 | 412,0 | 158 | 31,0 | 2,08 | 49,4 | 2,55 | 8,14 | 5,73 | 45,20 | 35,441 | 1,00 | W 12 x 19 | ||||||||||||||||||||||||||||||
W 310 x 32,7 | 32,7 | 313 | 102 | 6,6 | 10,8 | 291 | 271 | 42,1 | 6570 | 419,8 | 12,49 | 485,3 | 192 | 37,6 | 2,13 | 59,8 | 2,58 | 12,91 | 4,72 | 41,12 | 43,612 | 1,00 | W 12 x 22 | ||||||||||||||||||||||||||||||
W 310 x 38,7 | 38,7 | 310 | 165 | 5,8 | 9,7 | 291 | 271 | 49,7 | 8581 | 553,6 | 13,14 | 615,4 | 727 | 88,1 | 3,82 | 134,9 | 4,38 | 13,20 | 8,51 | 46,66 | 163,728 | 1,25 | W 12 x 26 | ||||||||||||||||||||||||||||||
W 310 x 44,5 | 44,5 | 313 | 166 | 6,6 | 11,2 | 291 | 271 | 57,2 | 9997 | 638,8 | 13,22 | 712,8 | 855 | 103,0 | 3,87 | 158,0 | 4,41 | 19,90 | 7,41 | 41,00 | 194,433 | 1,26 | W 12 x 30 | ||||||||||||||||||||||||||||||
W 310 x 52,0 | 52,0 | 317 | 167 | 7,6 | 13,2 | 291 | 271 | 67,0 | 11909 | 751,4 | 13,33 | 842,5 | 1026 | 122,9 | 3,91 | 188,8 | 4,45 | 31,81 | 6,33 | 35,61 | 236,422 | 1,27 | W 12 x 35 | ||||||||||||||||||||||||||||||
W 310 x 60,0* | 60,0 | 303 | 203 | 7,5 | 13,1 | 277 | 245 | 76,1 | 12908 | 852,0 | 13,02 | 944,3 | 1829 | 180,2 | 4,90 | 275,4 | 5,48 | 40,46 | 7,75 | 32,64 | 383,747 | 1,38 | W 12 x 40 | ||||||||||||||||||||||||||||||
W 310 x 67,0* | 67,0 | 306 | 204 | 8,5 | 14,6 | 277 | 245 | 85,3 | 14559 | 951,5 | 13,06 | 1060,4 | 2069 | 202,8 | 4,92 | 310,5 | 5,51 | 55,35 | 6,99 | 28,80 | 438,542 | 1,38 | W 12 x 45 | ||||||||||||||||||||||||||||||
W 310 x 74,0* | 74,0 | 310 | 205 | 9,4 | 16,3 | 277 | 245 | 95,1 | 16501 | 1064,6 | 13,17 | 1192,0 | 2344 | 228,7 | 4,96 | 350,5 | 5,54 | 75,51 | 6,29 | 26,11 | 504,715 | 1,39 | W 12 x 50 | ||||||||||||||||||||||||||||||
HP 310 x 79,0 (H) | 79,0 | 299 | 306 | 11,0 | 11,0 | 277 | 245 | 100,0 | 16316 | 1091,3 | 12,77 | 1210,1 | 5258 | 343,7 | 7,25 | 525,4 | 8,20 | 46,72 | 13,91 | 22,27 | 1.089.258 | 1,77 | HP 12 x 53 | ||||||||||||||||||||||||||||||
HP 310 x 93,0 (H) | 93,0 | 303 | 308 | 13,1 | 13,1 | 277 | 245 | 119,2 | 19682 | 1299,1 | 12,85 | 1450,3 | 6387 | 414,7 | 7,32 | 635,5 | 8,26 | 77,33 | 11,76 | 18,69 | 1.340.320 | 1,78 | HP 12 x 63 | ||||||||||||||||||||||||||||||
W 310 x 97,0 (H) | 97,0 | 308 | 305 | 9,9 | 15,4 | 277 | 245 | 123,6 | 22284 | 1447,0 | 13,43 | 1594,2 | 7286 | 477,8 | 7,68 | 725,0 | 8,38 | 92,12 | 9,90 | 24,77 | 1.558.682 | 1,79 | W 12 x 65 | ||||||||||||||||||||||||||||||
W 310 x 107,0 (H) | 107,0 | 311 | 306 | 10,9 | 17,0 | 277 | 245 | 136,4 | 24839 | 1597,3 | 13,49 | 1768,2 | 8123 | 530,9 | 7,72 | 806,1 | 8,41 | 122,68 | 9,00 | 22,48 | 1.754.271 | 1,80 | W 12 x 72 | ||||||||||||||||||||||||||||||
HP 310 x 110,0 (H) | 110,0 | 308 | 310 | 15,4 | 15,5 | 277 | 245 | 141,0 | 23703 | 1539,1 | 12,97 | 1730,6 | 7707 | 497,3 | 7,39 | 763,7 | 8,33 | 125,66 | 10,00 | 15,91 | 1.646.104 | 1,80 | HP 12 x 74 | ||||||||||||||||||||||||||||||
W 310 x 117,0 (H) | 117,0 | 314 | 307 | 11,9 | 18,7 | 277 | 245 | 149,9 | 27563 | 1755,6 | 13,56 | 1952,6 | 9024 | 587,9 | 7,76 | 893,1 | 8,44 | 161,61 | 8,21 | 20,55 | 1.965.950 | 1,80 | W 12 x 79 | ||||||||||||||||||||||||||||||
HP 310 x 125,0 (H) | 125,0 | 312 | 312 | 17,4 | 17,4 | 277 | 245 | 159,0 | 27076 | 1735,6 | 13,05 | 1963,3 | 8823 | 565,6 | 7,45 | 870,6 | 8,38 | 177,98 | 8,97 | 14,09 | 1.911.029 | 1,81 | HP 12 x 84 | ||||||||||||||||||||||||||||||
W 310 x 129,0 (H)* | 129,0 | 318 | 308 | 13,1 | 20,6 | 277 | 245 | 165,4 | 30819 | 1938,3 | 13,65 | 2167,6 | 10039 | 651,9 | 7,79 | 991,2 | 8,48 | 214,66 | 7,48 | 18,69 | 2.218.146 | 1,81 | W 12 x 87 | ||||||||||||||||||||||||||||||
HP 310 x 132 (H)* | 132,0 | 314 | 313 | 18,3 | 18,3 | 277 | 245 | 167,5 | 28731 | 1830,0 | 13,10 | 2075,5 | 9371 | 598,8 | 7,48 | 922,4 | 8,41 | 206,79 | 8,55 | 13,41 | 2.044.445 | 1,82 | HP 12 x 89 | ||||||||||||||||||||||||||||||
W 310 x 143,0 (H)* | 143,0 | 323 | 309 | 14,0 | 22,9 | 277 | 245 | 182,5 | 34812 | 2155,6 | 13,81 | 2422,2 | 11270 | 729,4 | 7,86 | 1109,2 | 8,52 | 288,76 | 6,75 | 17,51 | 2.535.314 | 1,83 | W 12 x 96 | ||||||||||||||||||||||||||||||
W 310 x 158,0 (H)* | 158,0 | 327 | 310 | 15,5 | 25,1 | 277 | 245 | 200,7 | 38681 | 2365,8 | 13,88 | 2675,7 | 12474 | 804,8 | 7,88 | 1225,2 | 8,55 | 379,96 | 6,18 | 15,79 | 2.839.709 | 1,84 | W 12 x 106 | ||||||||||||||||||||||||||||||
W 310 x 179,0 (H)* | 179,0 | 333 | 313 | 18,0 | 28,1 | 277 | 245 | 227,9 | 44580 | 2677,5 | 13,99 | 3056,2 | 14378 | 918,7 | 7,94 | 1401,7 | 8,62 | 541,03 | 5,57 | 13,60 | 3.337.666 | 1,85 | W 12 x 120 | ||||||||||||||||||||||||||||||
W 310 x 202,0 (H)* | 202,0 | 341 | 315 | 20,1 | 31,8 | 277 | 245 | 258,3 | 52030 | 3051,6 | 14,19 | 3513,7 | 16589 | 1053,2 | 8,01 | 1608,7 | 8,69 | 777,99 | 4,95 | 12,21 | 3.959.374 | 1,87 | W 12 x 136 | ||||||||||||||||||||||||||||||
W 360 x 32,9 | 32,9 | 349 | 127 | 5,8 | 8,5 | 332 | 308 | 42,1 | 8358 | 479,0 | 14,09 | 547,6 | 291 | 45,9 | 2,63 | 72,0 | 3,20 | 9,15 | 7,47 | 53,10 | 84,111 | 1,17 | W 14 x 22 | ||||||||||||||||||||||||||||||
W 360 x 39,0 | 39,0 | 353 | 128 | 6,5 | 10,7 | 332 | 308 | 50,2 | 10331 | 585,3 | 14,35 | 667,7 | 375 | 58,6 | 2,73 | 91,9 | 3,27 | 15,83 | 5,98 | 47,32 | 109,551 | 1,18 | W 14 x 26 | ||||||||||||||||||||||||||||||
W 360 x 44,6 | 44,6 | 352 | 171 | 6,9 | 9,8 | 332 | 308 | 57,7 | 12258 | 696,5 | 14,58 | 784,3 | 818 | 95,7 | 3,77 | 148,0 | 4,43 | 16,70 | 8,72 | 44,70 | 239,091 | 1,35 | W 14 x 30 | ||||||||||||||||||||||||||||||
W 360 x 51,0 | 51,0 | 355 | 171 | 7,2 | 11,6 | 332 | 308 | 64,8 | 14222 | 801,2 | 14,81 | 899,5 | 968 | 113,3 | 3,87 | 174,7 | 4,49 | 24,65 | 7,37 | 42,75 | 284,994 | 1,36 | W 14 x 34 | ||||||||||||||||||||||||||||||
W 360 x 58 | 58,0 | 358 | 172 | 7,9 | 13,1 | 332 | 308 | 72,5 | 16143 | 901,8 | 14,92 | 1014,8 | 1113 | 129,4 | 3,92 | 199,8 | 4,53 | 34,45 | 6,56 | 38,96 | 330,394 | 1,37 | W 14 x 38 | ||||||||||||||||||||||||||||||
W 360 x 64,0 | 64,0 | 347 | 203 | 7,7 | 13,5 | 320 | 288 | 81,7 | 17890 | 1031,1 | 14,80 | 1145,5 | 1885 | 185,7 | 4,80 | 284,5 | 5,44 | 44,57 | 7,52 | 37,40 | 523,362 | 1,46 | W 14 x 43 | ||||||||||||||||||||||||||||||
W 360 x 72,0 | 72,0 | 350 | 204 | 8,6 | 15,1 | 320 | 288 | 91,3 | 20169 | 1152,5 | 14,86 | 1285,9 | 2140 | 209,8 | 4,84 | 321,8 | 5,47 | 61,18 | 6,75 | 33,47 | 599,082 | 1,47 | W 14 x 48 | ||||||||||||||||||||||||||||||
W 360 x 79,0 | 79,0 | 354 | 205 | 9,4 | 16,8 | 320 | 288 | 101,2 | 22713 | 1283,2 | 14,98 | 1437,0 | 2416 | 235,7 | 4,89 | 361,9 | 5,51 | 82,41 | 6,10 | 30,68 | 685,701 | 1,48 | W 14 x 53 | ||||||||||||||||||||||||||||||
W 360 x 91,0 (H) | 91,0 | 353 | 254 | 9,5 | 16,4 | 320 | 288 | 115,9 | 26755 | 1515,9 | 15,19 | 1680,1 | 4483 | 353,0 | 6,22 | 538,1 | 6,90 | 92,61 | 7,74 | 30,34 | 1.268.709 | 1,68 | W 14 x 61 | ||||||||||||||||||||||||||||||
W 360 x 101,0 (H) | 101,0 | 357 | 255 | 10,5 | 18,3 | 320 | 286 | 129,5 | 30279 | 1696,3 | 15,29 | 1888,9 | 5063 | 397,1 | 6,25 | 606,1 | 6,93 | 128,47 | 6,97 | 27,28 | 1.450.410 | 1,68 | W 14 x 68 | ||||||||||||||||||||||||||||||
W 360 x 110,0 (H) | 110,0 | 360 | 256 | 11,4 | 19,9 | 320 | 288 | 140,6 | 33155 | 1841,9 | 15,36 | 2059,3 | 5570 | 435,2 | 6,29 | 664,5 | 6,96 | 161,93 | 6,43 | 25,28 | 1.609.070 | 1,69 | W 14 x 74 | ||||||||||||||||||||||||||||||
W 360 x 122,0 (H) | 122,0 | 363 | 257 | 13,0 | 21,7 | 320 | 288 | 155,3 | 36599 | 2016,5 | 15,35 | 2269,8 | 6147 | 478,4 | 6,29 | 732,4 | 6,98 | 212,70 | 5,92 | 22,12 | 1.787.806 | 1,70 | W 14 x 82 | ||||||||||||||||||||||||||||||
W 410 x 38,8 | 38,8 | 399 | 140 | 6,4 | 8,8 | 381 | 357 | 50,3 | 12777 | 640,5 | 15,94 | 736,8 | 404 | 57,7 | 2,83 | 90,9 | 3,49 | 11,69 | 7,95 | 55,84 | 153,190 | 1,32 | W 16 x 26 | ||||||||||||||||||||||||||||||
W 410 x 46,1 | 46,1 | 403 | 140 | 7,0 | 11,2 | 381 | 357 | 59,2 | 15690 | 778,7 | 16,27 | 891,1 | 514 | 73,4 | 2,95 | 115,2 | 3,55 | 20,06 | 6,25 | 50,94 | 196,571 | 1,33 | W 16 x 31 | ||||||||||||||||||||||||||||||
W 410 x 53,0 | 53,0 | 403 | 177 | 7,5 | 10,9 | 381 | 357 | 68,4 | 18734 | 929,7 | 16,55 | 1052,2 | 1009 | 114,0 | 3,84 | 176,9 | 4,56 | 23,38 | 8,12 | 47,63 | 387,194 | 1,48 | W 16 x 36 | ||||||||||||||||||||||||||||||
W 410 x 60,0 | 60,0 | 407 | 178 | 7,7 | 12,8 | 381 | 357 | 76,2 | 21707 | 1066,7 | 16,88 | 1201,5 | 1205 | 135,4 | 3,98 | 209,2 | 4,65 | 33,78 | 6,95 | 46,42 | 467,404 | 1,49 | W 16 x 40 | ||||||||||||||||||||||||||||||
W 410 x 67,0 | 67,0 | 410 | 179 | 8,8 | 14,4 | 381 | 357 | 86,3 | 24678 | 1203,8 | 16,91 | 1362,7 | 1379 | 154,1 | 4,00 | 239,0 | 4,67 | 48,11 | 6,22 | 40,59 | 538,546 | 1,50 | W 16 x 45 | ||||||||||||||||||||||||||||||
W 410 x 75,0 | 75,0 | 413 | 180 | 9,7 | 16,0 | 381 | 357 | 95,8 | 27616 | 1337,3 | 16,98 | 1518,6 | 1559 | 173,2 | 4,03 | 269,1 | 4,70 | 65,21 | 5,63 | 36,80 | 612,784 | 1,51 | W 16 x 50 | ||||||||||||||||||||||||||||||
W 410 x 85,0 | 85,0 | 417 | 181 | 10,9 | 18,2 | 381 | 357 | 108,6 | 31658 | 1518,4 | 17,07 | 1731,7 | 1804 | 199,3 | 4,08 | 310,4 | 4,74 | 94,48 | 4,97 | 32,72 | 715,165 | 1,52 | W 16 x 57 | ||||||||||||||||||||||||||||||
W 460 x 52,0 | 52,0 | 450 | 152 | 7,6 | 10,8 | 428 | 404 | 66,6 | 21370 | 949,8 | 17,91 | 1095,9 | 634 | 83,5 | 3,09 | 131,7 | 3,79 | 21,79 | 7,04 | 53,21 | 304,837 | 1,47 | W 18 x 35 | ||||||||||||||||||||||||||||||
W 460 x 60,0 | 60,0 | 455 | 153 | 8,0 | 13,3 | 428 | 404 | 76,2 | 25652 | 1127,6 | 18,35 | 1292,1 | 796 | 104,1 | 3,23 | 163,4 | 3,89 | 34,60 | 5,75 | 50,55 | 387,230 | 1,49 | W 18 x 40 | ||||||||||||||||||||||||||||||
W 460 x 68,0 | 68,0 | 459 | 154 | 9,1 | 15,4 | 428 | 404 | 87,6 | 29851 | 1300,7 | 18,46 | 1495,4 | 941 | 122,2 | 3,28 | 192,4 | 3,93 | 52,29 | 5,00 | 44,42 | 461,163 | 1,50 | W 18 x 46 | ||||||||||||||||||||||||||||||
W 460 x 74,0 | 74,0 | 457 | 190 | 9,0 | 14,5 | 428 | 404 | 94,9 | 33415 | 1462,4 | 18,77 | 1657,4 | 1661 | 174,8 | 4,18 | 271,3 | 4,93 | 52,97 | 6,55 | 44,89 | 811.41 7 | 1,64 | W 18 x 50 | ||||||||||||||||||||||||||||||
W 460 x 82,0 | 82,0 | 460 | 191 | 9,9 | 16,0 | 428 | 404 | 104,7 | 37157 | 1615,5 | 18,84 | 1836,4 | 1862 | 195,0 | 4,22 | 303,3 | 4,96 | 70,62 | 5,97 | 40,81 | 915,745 | 1,64 | W 18 x 55 | ||||||||||||||||||||||||||||||
W 460 x 89,0 | 89,0 | 463 | 192 | 10,5 | 17,7 | 428 | 404 | 114,1 | 41105 | 1775,6 | 18,98 | 2019,4 | 2093 | 218,0 | 4,28 | 339,0 | 5,01 | 92,49 | 5,42 | 38,44 | 1.035.073 | 1,65 | W 18 x 60 | ||||||||||||||||||||||||||||||
W 460 x 97,0 | 97,0 | 466 | 193 | 11,4 | 19,0 | 428 | 404 | 123,4 | 44658 | 1916,7 | 19,03 | 2187,4 | 2283 | 236,6 | 4,30 | 368,8 | 5,03 | 115,05 | 5,08 | 35,44 | 1.137.180 | 1,66 | W 18 x 65 | ||||||||||||||||||||||||||||||
W 460 x 106,0 | 106,0 | 469 | 194 | 12,6 | 20,6 | 428 | 404 | 135,1 | 48978 | 2088,6 | 19,04 | 2394,6 | 2515 | 259,3 | 4,32 | 405,7 | 5,05 | 148,19 | 4,71 | 32,05 | 1.260.063 | 1,67 | W 18 x 71 | ||||||||||||||||||||||||||||||
W 530 x 66,0 | 66,0 | 525 | 165 | 8,9 | 11,4 | 502 | 478 | 83,6 | 34971 | 1332,2 | 20,46 | 1558,0 | 857 | 103,9 | 3,20 | 166,0 | 4,02 | 31,52 | 7,24 | 53,73 | 562,854 | 1,67 | W 21 x 44 | ||||||||||||||||||||||||||||||
W 530 x 72,0 | 72,0 | 524 | 207 | 9,0 | 10,9 | 502 | 478 | 91,6 | 39969 | 1525,5 | 20,89 | 1755,9 | 1615 | 156,0 | 4,20 | 244,6 | 5,16 | 33,41 | 9,50 | 53,13 | 1.060.548 | 1,84 | W 21 x 48 | ||||||||||||||||||||||||||||||
W 530 x 74,0 | 74,0 | 529 | 166 | 9,7 | 13,6 | 502 | 478 | 95,1 | 40969 | 1548,9 | 20,76 | 1804,9 | 1041 | 125,5 | 3,31 | 200,1 | 4,10 | 47,39 | 6,10 | 49,26 | 688,558 | 1,68 | W 21 x 50 | ||||||||||||||||||||||||||||||
W 530 x 82,0 | 82,0 | 528 | 209 | 9,5 | 13,3 | 501 | 477 | 104,5 | 47569 | 1801,8 | 21,34 | 2058,5 | 2028 | 194,1 | 4,41 | 302,7 | 5,31 | 51,23 | 7,86 | 50,25 | 1.340.255 | 1,85 | W 21 x 55 | ||||||||||||||||||||||||||||||
W 530 x 85,0 | 85,0 | 535 | 166 | 10,3 | 16,5 | 502 | 478 | 107,7 | 48453 | 1811,3 | 21,21 | 2099,8 | 1263 | 152,2 | 3,42 | 241,6 | 4,17 | 72,93 | 5,03 | 46,41 | 845,463 | 1,69 | W 21 x 57 | ||||||||||||||||||||||||||||||
W 530 x 92,0 | 92,0 | 533 | 209 | 10,2 | 15,6 | 502 | 478 | 117,6 | 55157 | 2069,7 | 21,65 | 2359,8 | 2379 | 227,6 | 4,50 | 354,7 | 5,36 | 75,50 | 6,70 | 46,84 | 1.588.565 | 1,86 | W 21 x 62 | ||||||||||||||||||||||||||||||
W 530 x 101,0 | 101,0 | 537 | 210 | 10,9 | 17,4 | 502 | 470 | 130,0 | 62198 | 2316,5 | 21,87 | 2640,4 | 2693 | 256,5 | 4,55 | 400,6 | 5,40 | 106,04 | 6,03 | 43,14 | 1.812.734 | 1,86 | W 21 x 68 | ||||||||||||||||||||||||||||||
W 530 x 109,0 | 109,0 | 539 | 211 | 11,6 | 18,8 | 501 | 469 | 139,7 | 67226 | 2494,5 | 21,94 | 2847,0 | 2952 | 279,8 | 4,60 | 437,4 | 5,44 | 131,38 | 5,61 | 40,47 | 1.991.291 | 1,87 | W 21 x 73 | ||||||||||||||||||||||||||||||
W 530 x 123,0* | 123,0 | 544 | 212 | 13,1 | 21,2 | 502 | 470 | 157,8 | 76577 | 2815,3 | 22,03 | 3228,1 | 3378 | 318,7 | 4,63 | 500,2 | 5,47 | 186,69 | 5,00 | 35,85 | 2.300.400 | 1,88 | W 21 x 83 | ||||||||||||||||||||||||||||||
W 530 x 138,0* | 138,0 | 549 | 214 | 14,7 | 23,8 | 501 | 469 | 177,8 | 87079 | 3172,3 | 22,13 | 3653,3 | 3904 | 364,8 | 4,69 | 574,5 | 5,53 | 262,76 | 4,50 | 31,93 | 2.680.751 | 1,90 | W 21 x 93 | ||||||||||||||||||||||||||||||
W 610 x 82,0 | 82,0 | 599 | 178 | 10,0 | 12,8 | 573 | 541 | 105,1 | 56628 | 1890,8 | 23,21 | 2219,9 | 1210 | 135,9 | 3,39 | 219,0 | 4,29 | 51,82 | 6,95 | 54,14 | 1.033.595 | 1,86 | W 24 x 55 | ||||||||||||||||||||||||||||||
W 610 x 92,0 | 92,0 | 603 | 179 | 10,9 | 15,0 | 573 | 541 | 118,4 | 65277 | 2165,1 | 23,48 | 2535,8 | 1442 | 161,1 | 3,49 | 259,3 | 4,37 | 74,73 | 5,97 | 49,63 | 1.239.349 | 1,87 | W 24 x 62 | ||||||||||||||||||||||||||||||
W 610 x 101,0 | 101,0 | 603 | 228 | 10,5 | 14,9 | 573 | 541 | 130,3 | 77003 | 2554,0 | 24,31 | 2922,7 | 2951 | 258,8 | 4,76 | 405,0 | 5,76 | 81,68 | 7,65 | 51,54 | 2.544.966 | 2,07 | W 24 x 68 | ||||||||||||||||||||||||||||||
W 610 x 113,0 | 113,0 | 608 | 228 | 11,2 | 17,3 | 573 | 541 | 145,3 | 88196 | 2901,2 | 24,64 | 3312,9 | 3426 | 300,5 | 4,86 | 469,7 | 5,82 | 116,50 | 6,59 | 48,34 | 2.981.078 | 2,08 | W 24 x 76 | ||||||||||||||||||||||||||||||
W 610 x 125,0 | 125,0 | 612 | 229 | 11,9 | 19,6 | 573 | 541 | 160,1 | 99184 | 3241,3 | 24,89 | 3697,3 | 3933 | 343,5 | 4,96 | 536,3 | 5,89 | 159,50 | 5,84 | 45,45 | 3.441.766 | 2,09 | W 24 x 84 | ||||||||||||||||||||||||||||||
W 610 x 140,0 | 140,0 | 617 | 230 | 13,1 | 22,2 | 573 | 541 | 179,3 | 112619 | 3650,5 | 25,06 | 4173,1 | 4515 | 392,6 | 5,02 | 614,0 | 5,94 | 225,01 | 5,18 | 41,27 | 3.981.687 | 2,10 | W 24 x 94 | ||||||||||||||||||||||||||||||
W 610 x 153,0 | 154,2 | 623 | 229 | 14,0 | 24,9 | 573 | 541 | 196,5 | 125783 | 4038,0 | 25,30 | 4622,7 | 4999 | 436,6 | 5,04 | 683,3 | 5,94 | 303,29 | 4,60 | 38,66 | 4.456.995 | 2,11 | W 24 x 103 | ||||||||||||||||||||||||||||||
W 610 x 155,0 | 155,0 | 611 | 324 | 12,7 | 19,0 | 573 | 541 | 198,1 | 129583 | 4241,7 | 25,58 | 4749,1 | 10783 | 665,6 | 7,38 | 1022,6 | 8,53 | 200,77 | 8,53 | 42,60 | 9.436.714 | 2,47 | W 24 x 104 | ||||||||||||||||||||||||||||||
W 610 x 174,0 | 174,0 | 616 | 325 | 14,0 | 21,6 | 573 | 541 | 222,8 | 147754 | 4797,2 | 25,75 | 5383,3 | 12374 | 761,5 | 7,45 | 1171,1 | 8,58 | 286,88 | 7,52 | 38,63 | 10.915.665 | 2,48 | W 24 x 117 | ||||||||||||||||||||||||||||||
W 610 x 195,0* | 195,0 | 622 | 327 | 15,4 | 24,4 | 573 | 541 | 250,1 | 168484 | 5417,5 | 25,96 | 6095,4 | 14240 | 870,9 | 7,55 | 1341 ,0 | 8,66 | 405,29 | 6,70 | 35,14 | 12.695.302 | 2,49 | W 24 x 131 | ||||||||||||||||||||||||||||||
W 610 x 217,0 | 217,0 | 628 | 328 | 16,5 | 27,7 | 573 | 541 | 278,4 | 191395 | 6095,4 | 26,22 | 6868,8 | 16316 | 994,9 | 7,66 | 1531,6 | 8,73 | 570,21 | 5,92 | 32,76 | 14.676.643 | 2,51 | W 24 x 146 |
Aplicações na Construção Civil
Desvende os diversos cenários onde a Viga W pode ser aplicada para otimizar a eficiência e a segurança.
Edifícios Residenciais e Comerciais
A Viga W é frequentemente escolhida para a construção de edifícios residenciais e comerciais, devido à sua alta capacidade de carga e durabilidade, tornando-a a escolha ideal para estruturas que necessitam de suporte sólido.
Galpões e Estruturas Industriais
Nos ambientes industriais, a Viga W é amplamente utilizada na construção de galpões, armazéns e outras grandes estruturas. Sua resistência e durabilidade a tornam uma opção confiável para edifícios que precisam suportar equipamentos pesados e outras cargas substanciais.
Pontes e Infraestrutura
A Viga W é comumente empregada na construção de pontes e outras estruturas de infraestrutura, devido à sua alta resistência à tração e capacidade de carga, tornando-a a escolha ideal para enfrentar as variadas condições ambientais e de tráfego que essas estruturas frequentemente enfrentam.
Como a Viga W se Compara a Outros Tipos de Vigas
Descubra como a Viga W se destaca em relação a outros tipos de vigas disponíveis no mercado, oferecendo vantagens exclusivas.
Diferenças Estruturais
A Viga W é conhecida por sua robustez e versatilidade, tornando-a uma opção superior em muitos cenários quando comparada a vigas como Viga Dobradas a Frio e Vigas U.
Custo-Benefício
O equilíbrio entre custo e desempenho torna a Viga W uma escolha eficaz em termos de custo para uma variedade de aplicações de construção.
Como é determinado o preço da Viga W?
O preço da Viga W pode variar de acordo com diversos fatores. Isso inclui a quantidade que você precisa, as bitolas (ou seja, as dimensões da viga) e até a forma de pagamento que você escolhe. Portanto, é difícil dar um preço fixo sem considerar esses elementos.
Comprar Viga W
Ao optar pela Viga W, você está investindo em um produto de alta qualidade que atende a todas as normas e certificações relevantes. Quando adquirido de fornecedores confiáveis como a Pessoa Aços, você também tem a garantia de que está recebendo o melhor valor pelo seu investimento.
Escolha a Viga W para o seu próximo projeto de construção e experimente a diferença que a qualidade pode fazer.
Solicite uma cotação agora mesmo.
Frete e entrega
Realizamos entregas em todas as cidades do estado de São Paulo, com um prazo de entrega entre 3 e 7 dias úteis, sujeito a variações dependendo do estoque, da rota ou necessidade de fabricação.
Frota própria com 32 veículos, sendo truck e carreta com a capacidade máxima 24 toneladas com barras de 12 metros.
Perguntas mais frequentes sobre a Viga W:
O que é a Viga W?
A Viga W é um tipo de viga de aço em forma de “W” usada em construções para fornecer suporte estrutural.
Qual a diferença da Viga W para a Viga I?
A principal diferença está na forma das vigas: a Viga W possui uma seção transversal em forma de “W”, enquanto a Viga I é em forma de “I”.
Qual a diferença entre Viga W e Viga H?
Ambas são vigas em forma de “I” ou “H”, mas a Viga W geralmente tem abas mais largas e é usada em aplicações diferentes.
Por que escolher a Viga W?
A Viga W é conhecida por sua versatilidade e capacidade de suportar cargas pesadas, tornando-a adequada para uma variedade de projetos de construção.
Qual viga é mais resistente, a Viga W ou a Viga H?
A resistência depende do design e do tipo de aço, mas geralmente a Viga H é considerada mais resistente devido às suas abas mais largas.
Quanto custa uma Viga W?
O preço pode variar com base na quantidade, especificações e fornecedor, mas geralmente as Vigas W oferecem um bom custo-benefício em comparação com outros tipos de vigas de aço.
Qual a aplicação ideal para a Viga W?
A Viga W é frequentemente usada em projetos que exigem suporte estrutural robusto, como edifícios comerciais, industriais e pontes.
Como calcular a capacidade de carga de uma Viga W?
A capacidade de carga pode ser calculada usando fórmulas que levam em consideração o tipo de aço, as dimensões da viga e outros fatores técnicos.
A Viga W é adequada para projetos de pequena escala?
Sim, a Viga W pode ser usada em projetos de pequena escala, desde que atenda aos requisitos de carga e especificações do projeto.
Posso comprar Viga W sob medida?
Sim, a Pessoa Aços oferece opções de Viga W sob medida, permitindo que você adapte o produto às necessidades específicas de seu projeto. Entre em contato para obter mais informações e solicitar um orçamento personalizado.
