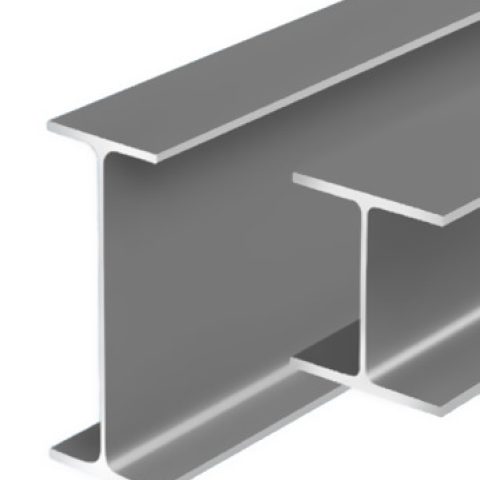

O Perfil W é um elemento estrutural laminado em aço que atende aos rigorosos padrões da norma ASTM A572 Grau 50. Com sua forma distintiva em “W”, este perfil é uma escolha versátil para profissionais da construção, simplificando tanto o planejamento quanto a execução de obras, graças à sua ampla gama de bitolas disponíveis. Optar pelo Perfil W é uma decisão inteligente em termos de custo-benefício, garantindo encaixes precisos e acabamento estrutural de alta qualidade.
Características do Perfil W
Explore as especificações técnicas que fazem do Perfil W uma opção superior para suas necessidades de construção.
Tipos de Aço Utilizados
O aço é o coração do Perfil W. Normalmente, são empregados dois tipos principais de aço: o aço carbono e o aço-liga. Ambos são conhecidos por sua resistência e durabilidade excepcionais. Além disso, o Perfil W atende à norma ASTM A-572 GR50, assegurando que o material seja de alta qualidade e capaz de resistir a diversas condições adversas.

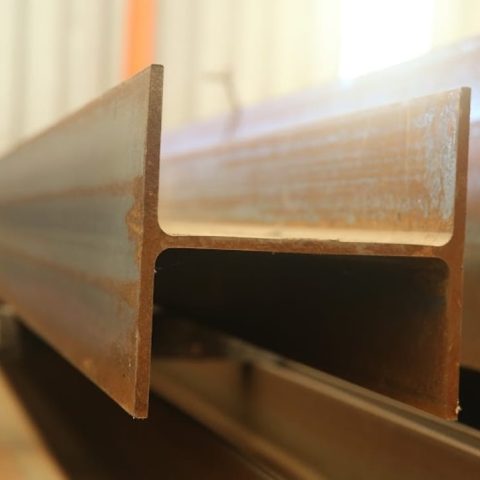

Abas Paralelas e Suas Vantagens
O design exclusivo de abas paralelas do Perfil W oferece uma série de benefícios. Essas abas proporcionam uma área de superfície ampliada para conexões, simplificando a montagem e resultando em uma estrutura mais estável e segura.
Resistência e Durabilidade
O Perfil W é sinônimo de resistência e longevidade. Fabricado para cumprir a norma ASTM A-572 Grau 50, este material é capaz de suportar cargas pesadas e resistir a uma variedade de condições adversas, incluindo corrosão e desgaste.
Escolha do Perfil W
Aprenda como selecionar o tamanho e tipo de Perfil W que melhor atendem às necessidades de seu projeto.
Perfil W Sob Medida
A Pessoa Aços oferece a opção de cortar as vigas W sob medida, em qualquer tamanho de até 12 metros. Isso proporciona uma adaptação excepcional às especificações de seu projeto, permitindo que você escolha as dimensões exatas que melhor se adequam às suas necessidades. Além disso, dispomos de amplo estoque em medidas de 6 metros e 12 metros.
Tamanhos Padrão de Viga W (Tabela)
Explore os tamanhos padrão disponíveis do Perfil W para suas aplicações de construção.
ESPESSURA | EIXO X – X | EIXO Y – Y | ESBELTEZ | ||||||||||||||||||||||||||||||||||||||||||||||||||
BITOLA mm x kg/m | Massa Linear kg/m | d mm | bf mm | tw mm | tf mm | h mm | d’ mm | Área cm2 | lx cm 4 | Wx cm 3 | rx cm | Zx cm 3 | ly cm 4 | Wy cm 3 | ry cm | Zy cm 3 | rt cm | lt cm 4 | Mesa – f bf/2.tf | Alma – w d’/ | t Cw w cm 6 | u m 2/m | BITOLA in x Ib/ft | ||||||||||||||||||||||||||||||
W 150 x 13,0 | 13,0 | 148 | 100 | 4,3 | 4,9 | 138 | 118 | 16,6 | 635 | 85,8 | 6,18 | 96,4 | 82 | 16,4 | 2,22 | 25,5 | 2,60 | 1,72 | 10,20 | 27,49 | 4,181 | 0,67 | W 6 x 8,5 | ||||||||||||||||||||||||||||||
W 150 x 18,0 | 18,0 | 153 | 102 | 5,8 | 7,1 | 139 | 119 | 23,4 | 939 | 122,8 | 6,34 | 139,4 | 126 | 24,7 | 2,32 | 38,5 | 2,69 | 4,34 | 7,18 | 20,48 | 6,683 | 0,69 | W 6 x 12 | ||||||||||||||||||||||||||||||
W 150 x 22,5 (H) | 22,5 | 152 | 152 | 5,8 | 6,6 | 139 | 119 | 29,0 | 1229 | 161,7 | 6,51 | 179,6 | 387 | 50,9 | 3,65 | 77,9 | 4,10 | 4,75 | 11,52 | 20,48 | 20,417 | 0,88 | W 6 x 15 | ||||||||||||||||||||||||||||||
W 150 x 24,0 | 24,0 | 160 | 102 | 6,6 | 10,3 | 139 | 115 | 31,5 | 1384 | 173,0 | 6,63 | 197,6 | 183 | 35,9 | 2,41 | 55,8 | 2,73 | 11,08 | 4,95 | 17,48 | 10,206 | 0,69 | W 6 x 16 | ||||||||||||||||||||||||||||||
W 150 x 29,8 (H) | 29,8 | 157 | 153 | 6,6 | 9,3 | 138 | 118 | 38,5 | 1739 | 221,5 | 6,72 | 247,5 | 556 | 72,6 | 3,80 | 110,8 | 4,18 | 10,95 | 8,23 | 17,94 | 30,277 | 0,90 | W 6 x 20 | ||||||||||||||||||||||||||||||
W 150 x 37,1 (H) | 37,1 | 162 | 154 | 8,1 | 11,6 | 139 | 119 | 47,8 | 2244 | 277,0 | 6,85 | 313,5 | 707 | 91,8 | 3,84 | 140,4 | 4,22 | 20,58 | 6,64 | 14,67 | 39,930 | 0,91 | W 6 x 25 | ||||||||||||||||||||||||||||||
W 200 x 15,0 | 15,0 | 200 | 100 | 4,3 | 5,2 | 190 | 170 | 19,4 | 1305 | 130,5 | 8,20 | 147,9 | 87 | 17,4 | 2,12 | 27,3 | 2,55 | 2,05 | 9,62 | 39,44 | 8,222 | 0,77 | W 8 x 10 | ||||||||||||||||||||||||||||||
W 200 x 19,3 | 19,3 | 203 | 102 | 5,8 | 6,5 | 190 | 170 | 25,1 | 1686 | 166,1 | 8,19 | 190,6 | 116 | 22,7 | 2,14 | 35,9 | 2,59 | 4,02 | 7,85 | 29,31 | 11,098 | 0,79 | W 8 x 13 | ||||||||||||||||||||||||||||||
W 200 x 22,5 | 22,5 | 206 | 102 | 6,2 | 8,0 | 190 | 170 | 29,0 | 2029 | 197,0 | 8,37 | 225,5 | 142 | 27,9 | 2,22 | 43,9 | 2,63 | 6,18 | 6,38 | 27,42 | 13,868 | 0,79 | W 8 x 15 | ||||||||||||||||||||||||||||||
W 200 x 26,6 | 26,6 | 207 | 133 | 5,8 | 8,4 | 190 | 170 | 34,2 | 2611 | 252,3 | 8,73 | 282,3 | 330 | 49,6 | 3,10 | 76,3 | 3,54 | 7,65 | 7,92 | 29,34 | 32,477 | 0,92 | W 8 x 18 | ||||||||||||||||||||||||||||||
W 200 x 31,3 | 31,3 | 210 | 134 | 6,4 | 10,2 | 190 | 170 | 40,3 | 3168 | 301,7 | 8,86 | 338,6 | 410 | 61,2 | 3,19 | 94,0 | 3,60 | 12,59 | 6,57 | 26,50 | 40,822 | 0,93 | W 8 x 21 | ||||||||||||||||||||||||||||||
W 200 x 35,9 (H) | 35,9 | 201 | 165 | 6,2 | 10,2 | 181 | 161 | 45,7 | 3437 | 342,0 | 8,67 | 379,2 | 764 | 92,6 | 4,09 | 141,0 | 4,50 | 14,51 | 8,09 | 25,90 | 69,502 | 1,03 | W 8 x 24 | ||||||||||||||||||||||||||||||
W 200 x 41,7 (H) | 41,7 | 205 | 166 | 7,2 | 11,8 | 181 | 157 | 53,5 | 4114 | 401,4 | 8,77 | 448,6 | 901 | 108,5 | 4,10 | 165,7 | 4,53 | 23,19 | 7,03 | 21,86 | 83,948 | 1,04 | W 8 x 28 | ||||||||||||||||||||||||||||||
W 200 x 46,1 (H) | 46,1 | 203 | 203 | 7,2 | 11,0 | 181 | 161 | 58,6 | 4543 | 447,6 | 8,81 | 495,3 | 1535 | 151,2 | 5,12 | 229,5 | 5,58 | 22,01 | 9,23 | 22,36 | 141,342 | 1,19 | W 8 x 31 | ||||||||||||||||||||||||||||||
W 200 x 52,0 (H) | 52,0 | 206 | 204 | 7,9 | 12,6 | 181 | 157 | 66,9 | 5298 | 514,4 | 8,90 | 572,5 | 1784 | 174,9 | 5,16 | 265,8 | 5,61 | 33,34 | 8,10 | 19,85 | 166,710 | 1,19 | W 8 x 35 | ||||||||||||||||||||||||||||||
HP 200 x 53,0 (H) | 53,0 | 204 | 207 | 11,3 | 11,3 | 181 | 161 | 68,1 | 4977 | 488,0 | 8,55 | 551,3 | 1673 | 161,7 | 4,96 | 248,6 | 5,57 | 31,93 | 9,16 | 14,28 | 155,075 | 1,20 | HP 8 x 36 | ||||||||||||||||||||||||||||||
W 200 x 59,0 (H) | 59,0 | 210 | 205 | 9,1 | 14,2 | 182 | 158 | 76,0 | 6140 | 584,8 | 8,99 | 655,9 | 2041 | 199,1 | 5,18 | 303,0 | 5,64 | 47,69 | 7,22 | 17,32 | 195,418 | 1,20 | W 8 x 40 | ||||||||||||||||||||||||||||||
W 200 x 71,0 (H) | 71,0 | 216 | 206 | 10,2 | 17,4 | 181 | 161 | 91,0 | 7660 | 709,2 | 9,17 | 803,2 | 2537 | 246,3 | 5,28 | 374,5 | 5,70 | 81,66 | 5,92 | 15,80 | 249,976 | 1,22 | W 8 x 48 | ||||||||||||||||||||||||||||||
W 200 x 86,0 (H) | 86,0 | 222 | 209 | 13,0 | 20,6 | 181 | 157 | 110,9 | 9498 | 855,7 | 9,26 | 984,2 | 3139 | 300,4 | 5,32 | 458,7 | 5,77 | 142,19 | 5,07 | 12,06 | 317,844 | 1,23 | W 8 x 58 | ||||||||||||||||||||||||||||||
W 200 x 100,0 (H)* | 100,0 | 229 | 210 | 14,5 | 23,7 | 182 | 158 | 127,1 | 11355 | 991,7 | 9,45 | 1152,2 | 3664 | 349,0 | 5,37 | 533,4 | 5,80 | 212,61 | 4,43 | 10,87 | 385,454 | 1,25 | W 8 x 67 | ||||||||||||||||||||||||||||||
W 250 x 17,9 | 17,9 | 251 | 101 | 4,8 | 5,3 | 240 | 220 | 23,1 | 2291 | 182,6 | 9,96 | 211,0 | 91 | 18,1 | 1,99 | 28,8 | 2,48 | 2,54 | 9,53 | 45,92 | 13,735 | 0,88 | W 10 x 12 | ||||||||||||||||||||||||||||||
W 250 x 22,3 | 22,3 | 254 | 102 | 5,8 | 6,9 | 240 | 220 | 28,9 | 2939 | 231,4 | 10,09 | 267,7 | 123 | 24,1 | 2,06 | 38,4 | 2,54 | 4,77 | 7,39 | 37,97 | 18,629 | 0,89 | W 10 x 15 | ||||||||||||||||||||||||||||||
W 250 x 25,3 | 25,3 | 257 | 102 | 6,1 | 8,4 | 240 | 220 | 32,6 | 3473 | 270,2 | 10,31 | 311,1 | 149 | 29,3 | 2,14 | 46,4 | 2,58 | 7,06 | 6,07 | 36,10 | 22,955 | 0,89 | W 10 x 17 | ||||||||||||||||||||||||||||||
W 250 x 28,4 | 28,4 | 260 | 102 | 6,4 | 10,0 | 240 | 220 | 36,6 | 4046 | 311,2 | 10,51 | 357,3 | 178 | 34,8 | 2,20 | 54,9 | 2,62 | 10,34 | 5,10 | 34,38 | 27,636 | 0,90 | W 10 x 19 | ||||||||||||||||||||||||||||||
W 250 x 32,7 | 32,7 | 258 | 146 | 6,1 | 9,1 | 240 | 220 | 42,1 | 4937 | 382,7 | 10,83 | 428,5 | 473 | 64,8 | 3,35 | 99,7 | 3,86 | 10,44 | 8,02 | 36,03 | 73,104 | 1,07 | W 10 x 22 | ||||||||||||||||||||||||||||||
W 250 x 38,5 | 38,5 | 262 | 147 | 6,6 | 11,2 | 240 | 220 | 49,6 | 6057 | 462,4 | 11,05 | 517,8 | 594 | 80,8 | 3,46 | 124,1 | 3,93 | 17,63 | 6,56 | 33,27 | 93,242 | 1,08 | W 10 x 26 | ||||||||||||||||||||||||||||||
W 250 x 44,8 | 44,8 | 266 | 148 | 7,6 | 13,0 | 240 | 220 | 57,6 | 7158 | 538,2 | 11,15 | 606,3 | 704 | 95,1 | 3,50 | 146,4 | 3,96 | 27,14 | 5,69 | 28,95 | 112,398 | 1,09 | W 10 x 30 | ||||||||||||||||||||||||||||||
HP 250 x 62,0 (H) | 62,0 | 246 | 256 | 10,5 | 10,7 | 225 | 201 | 79,6 | 8728 | 709,6 | 10,47 | 790,5 | 2995 | 234,0 | 6,13 | 357,8 | 6,89 | 33,46 | 11,96 | 19,10 | 414,130 | 1,47 | HP 10 x 42 | ||||||||||||||||||||||||||||||
W 250 x 73,0 (H) | 73,0 | 253 | 254 | 8,6 | 14,2 | 225 | 201 | 92,7 | 11257 | 889,9 | 11,02 | 983,3 | 3880 | 305,5 | 6,47 | 463,1 | 7,01 | 56,94 | 8,94 | 23,33 | 552,900 | 1,48 | W 10 x 49 | ||||||||||||||||||||||||||||||
W 250 x 80,0 (H) | 80,0 | 256 | 255 | 9,4 | 15,6 | 225 | 201 | 101,9 | 12550 | 980,5 | 11,10 | 1088,7 | 4313 | 338,3 | 6,51 | 513,1 | 7,04 | 75,02 | 8,17 | 21,36 | 622,878 | 1,49 | W 10 x 54 | ||||||||||||||||||||||||||||||
HP 250 x 85,0 (H) | 85,0 | 254 | 260 | 14,4 | 14,4 | 225 | 201 | 108,5 | 12280 | 966,9 | 10,64 | 1093,2 | 4225 | 325,0 | 6,24 | 499,6 | 7,00 | 82,07 | 9,03 | 13,97 | 605,403 | 1,50 | HP 10 x 57 | ||||||||||||||||||||||||||||||
W 250 x 89,0 (H) | 89,0 | 260 | 256 | 10,7 | 17,3 | 225 | 201 | 113,9 | 14237 | 1095,1 | 11,18 | 1224,4 | 4841 | 378,2 | 6,52 | 574,3 | 7,06 | 102,81 | 7,40 | 18,82 | 712,351 | 1,50 | W 10 x 60 | ||||||||||||||||||||||||||||||
W 250 x 101,0 (H) | 101,0 | 264 | 257 | 11,9 | 19,6 | 225 | 201 | 128,7 | 16352 | 1238,8 | 11,27 | 1395,0 | 5549 | 431,8 | 6,57 | 656,3 | 7,10 | 147,70 | 6,56 | 16,87 | 828,031 | 1,51 | W 10 x 68 | ||||||||||||||||||||||||||||||
W 250 x 115,0 (H) | 115,0 | 269 | 259 | 13,5 | 22,1 | 225 | 201 | 146,1 | 18920 | 1406,7 | 11,38 | 1597,4 | 6405 | 494,6 | 6,62 | 752,7 | 7,16 | 212,00 | 5,86 | 14,87 | 975,265 | 1,53 | W 10 x 77 | ||||||||||||||||||||||||||||||
W 250 x 131,0 (H)* | 131,0 | 275 | 261 | 15,4 | 25,1 | 225 | 193 | 167,8 | 22243 | 1617,7 | 11,51 | 1855,6 | 7448 | 570,7 | 6,66 | 870,7 | 7,21 | 321,06 | 5,20 | 12,52 | 1.161.225 | 1,54 | W 10 x 88 | ||||||||||||||||||||||||||||||
W 250 x 149,0 (H)* | 149,0 | 282 | 263 | 17,3 | 28,4 | 225 | 193 | 190,5 | 26027 | 1845,9 | 11,69 | 2137,5 | 8624 | 655,8 | 6,73 | 1001,7 | 7,27 | 462,06 | 4,63 | 11,17 | 1.384.436 | 1,55 | W 10 x 100 | ||||||||||||||||||||||||||||||
W 250 x 167,0 (H)* | 167,0 | 289 | 265 | 19,2 | 31,8 | 225 | 193 | 214,0 | 30110 | 2083,7 | 11,86 | 2435,3 | 9880 | 745,7 | 6,79 | 1140,2 | 7,33 | 644,95 | 4,17 | 10,07 | 1.631.156 | 1,57 | W 10 x 112 | ||||||||||||||||||||||||||||||
W 310 x 21,0 | 21,0 | 303 | 101 | 5,1 | 5,7 | 292 | 272 | 27,2 | 3776 | 249,2 | 11,77 | 291,9 | 98 | 19,5 | 1,90 | 31,4 | 2,42 | 3,27 | 8,86 | 53,25 | 21,628 | 0,98 | W 12 x 14 | ||||||||||||||||||||||||||||||
W 310 x 23,8 | 23,8 | 305 | 101 | 5,6 | 6,7 | 292 | 272 | 30,7 | 4346 | 285,0 | 11,89 | 333,2 | 116 | 22,9 | 1,94 | 36,9 | 2,45 | 4,65 | 7,54 | 48,50 | 25,594 | 0,99 | W 12 x 16 | ||||||||||||||||||||||||||||||
W 310 x 28,3 | 28,3 | 309 | 102 | 6,0 | 8,9 | 291 | 271 | 36,5 | 5500 | 356,0 | 12,28 | 412,0 | 158 | 31,0 | 2,08 | 49,4 | 2,55 | 8,14 | 5,73 | 45,20 | 35,441 | 1,00 | W 12 x 19 | ||||||||||||||||||||||||||||||
W 310 x 32,7 | 32,7 | 313 | 102 | 6,6 | 10,8 | 291 | 271 | 42,1 | 6570 | 419,8 | 12,49 | 485,3 | 192 | 37,6 | 2,13 | 59,8 | 2,58 | 12,91 | 4,72 | 41,12 | 43,612 | 1,00 | W 12 x 22 | ||||||||||||||||||||||||||||||
W 310 x 38,7 | 38,7 | 310 | 165 | 5,8 | 9,7 | 291 | 271 | 49,7 | 8581 | 553,6 | 13,14 | 615,4 | 727 | 88,1 | 3,82 | 134,9 | 4,38 | 13,20 | 8,51 | 46,66 | 163,728 | 1,25 | W 12 x 26 | ||||||||||||||||||||||||||||||
W 310 x 44,5 | 44,5 | 313 | 166 | 6,6 | 11,2 | 291 | 271 | 57,2 | 9997 | 638,8 | 13,22 | 712,8 | 855 | 103,0 | 3,87 | 158,0 | 4,41 | 19,90 | 7,41 | 41,00 | 194,433 | 1,26 | W 12 x 30 | ||||||||||||||||||||||||||||||
W 310 x 52,0 | 52,0 | 317 | 167 | 7,6 | 13,2 | 291 | 271 | 67,0 | 11909 | 751,4 | 13,33 | 842,5 | 1026 | 122,9 | 3,91 | 188,8 | 4,45 | 31,81 | 6,33 | 35,61 | 236,422 | 1,27 | W 12 x 35 | ||||||||||||||||||||||||||||||
W 310 x 60,0* | 60,0 | 303 | 203 | 7,5 | 13,1 | 277 | 245 | 76,1 | 12908 | 852,0 | 13,02 | 944,3 | 1829 | 180,2 | 4,90 | 275,4 | 5,48 | 40,46 | 7,75 | 32,64 | 383,747 | 1,38 | W 12 x 40 | ||||||||||||||||||||||||||||||
W 310 x 67,0* | 67,0 | 306 | 204 | 8,5 | 14,6 | 277 | 245 | 85,3 | 14559 | 951,5 | 13,06 | 1060,4 | 2069 | 202,8 | 4,92 | 310,5 | 5,51 | 55,35 | 6,99 | 28,80 | 438,542 | 1,38 | W 12 x 45 | ||||||||||||||||||||||||||||||
W 310 x 74,0* | 74,0 | 310 | 205 | 9,4 | 16,3 | 277 | 245 | 95,1 | 16501 | 1064,6 | 13,17 | 1192,0 | 2344 | 228,7 | 4,96 | 350,5 | 5,54 | 75,51 | 6,29 | 26,11 | 504,715 | 1,39 | W 12 x 50 | ||||||||||||||||||||||||||||||
HP 310 x 79,0 (H) | 79,0 | 299 | 306 | 11,0 | 11,0 | 277 | 245 | 100,0 | 16316 | 1091,3 | 12,77 | 1210,1 | 5258 | 343,7 | 7,25 | 525,4 | 8,20 | 46,72 | 13,91 | 22,27 | 1.089.258 | 1,77 | HP 12 x 53 | ||||||||||||||||||||||||||||||
HP 310 x 93,0 (H) | 93,0 | 303 | 308 | 13,1 | 13,1 | 277 | 245 | 119,2 | 19682 | 1299,1 | 12,85 | 1450,3 | 6387 | 414,7 | 7,32 | 635,5 | 8,26 | 77,33 | 11,76 | 18,69 | 1.340.320 | 1,78 | HP 12 x 63 | ||||||||||||||||||||||||||||||
W 310 x 97,0 (H) | 97,0 | 308 | 305 | 9,9 | 15,4 | 277 | 245 | 123,6 | 22284 | 1447,0 | 13,43 | 1594,2 | 7286 | 477,8 | 7,68 | 725,0 | 8,38 | 92,12 | 9,90 | 24,77 | 1.558.682 | 1,79 | W 12 x 65 | ||||||||||||||||||||||||||||||
W 310 x 107,0 (H) | 107,0 | 311 | 306 | 10,9 | 17,0 | 277 | 245 | 136,4 | 24839 | 1597,3 | 13,49 | 1768,2 | 8123 | 530,9 | 7,72 | 806,1 | 8,41 | 122,68 | 9,00 | 22,48 | 1.754.271 | 1,80 | W 12 x 72 | ||||||||||||||||||||||||||||||
HP 310 x 110,0 (H) | 110,0 | 308 | 310 | 15,4 | 15,5 | 277 | 245 | 141,0 | 23703 | 1539,1 | 12,97 | 1730,6 | 7707 | 497,3 | 7,39 | 763,7 | 8,33 | 125,66 | 10,00 | 15,91 | 1.646.104 | 1,80 | HP 12 x 74 | ||||||||||||||||||||||||||||||
W 310 x 117,0 (H) | 117,0 | 314 | 307 | 11,9 | 18,7 | 277 | 245 | 149,9 | 27563 | 1755,6 | 13,56 | 1952,6 | 9024 | 587,9 | 7,76 | 893,1 | 8,44 | 161,61 | 8,21 | 20,55 | 1.965.950 | 1,80 | W 12 x 79 | ||||||||||||||||||||||||||||||
HP 310 x 125,0 (H) | 125,0 | 312 | 312 | 17,4 | 17,4 | 277 | 245 | 159,0 | 27076 | 1735,6 | 13,05 | 1963,3 | 8823 | 565,6 | 7,45 | 870,6 | 8,38 | 177,98 | 8,97 | 14,09 | 1.911.029 | 1,81 | HP 12 x 84 | ||||||||||||||||||||||||||||||
W 310 x 129,0 (H)* | 129,0 | 318 | 308 | 13,1 | 20,6 | 277 | 245 | 165,4 | 30819 | 1938,3 | 13,65 | 2167,6 | 10039 | 651,9 | 7,79 | 991,2 | 8,48 | 214,66 | 7,48 | 18,69 | 2.218.146 | 1,81 | W 12 x 87 | ||||||||||||||||||||||||||||||
HP 310 x 132 (H)* | 132,0 | 314 | 313 | 18,3 | 18,3 | 277 | 245 | 167,5 | 28731 | 1830,0 | 13,10 | 2075,5 | 9371 | 598,8 | 7,48 | 922,4 | 8,41 | 206,79 | 8,55 | 13,41 | 2.044.445 | 1,82 | HP 12 x 89 | ||||||||||||||||||||||||||||||
W 310 x 143,0 (H)* | 143,0 | 323 | 309 | 14,0 | 22,9 | 277 | 245 | 182,5 | 34812 | 2155,6 | 13,81 | 2422,2 | 11270 | 729,4 | 7,86 | 1109,2 | 8,52 | 288,76 | 6,75 | 17,51 | 2.535.314 | 1,83 | W 12 x 96 | ||||||||||||||||||||||||||||||
W 310 x 158,0 (H)* | 158,0 | 327 | 310 | 15,5 | 25,1 | 277 | 245 | 200,7 | 38681 | 2365,8 | 13,88 | 2675,7 | 12474 | 804,8 | 7,88 | 1225,2 | 8,55 | 379,96 | 6,18 | 15,79 | 2.839.709 | 1,84 | W 12 x 106 | ||||||||||||||||||||||||||||||
W 310 x 179,0 (H)* | 179,0 | 333 | 313 | 18,0 | 28,1 | 277 | 245 | 227,9 | 44580 | 2677,5 | 13,99 | 3056,2 | 14378 | 918,7 | 7,94 | 1401,7 | 8,62 | 541,03 | 5,57 | 13,60 | 3.337.666 | 1,85 | W 12 x 120 | ||||||||||||||||||||||||||||||
W 310 x 202,0 (H)* | 202,0 | 341 | 315 | 20,1 | 31,8 | 277 | 245 | 258,3 | 52030 | 3051,6 | 14,19 | 3513,7 | 16589 | 1053,2 | 8,01 | 1608,7 | 8,69 | 777,99 | 4,95 | 12,21 | 3.959.374 | 1,87 | W 12 x 136 | ||||||||||||||||||||||||||||||
W 360 x 32,9 | 32,9 | 349 | 127 | 5,8 | 8,5 | 332 | 308 | 42,1 | 8358 | 479,0 | 14,09 | 547,6 | 291 | 45,9 | 2,63 | 72,0 | 3,20 | 9,15 | 7,47 | 53,10 | 84,111 | 1,17 | W 14 x 22 | ||||||||||||||||||||||||||||||
W 360 x 39,0 | 39,0 | 353 | 128 | 6,5 | 10,7 | 332 | 308 | 50,2 | 10331 | 585,3 | 14,35 | 667,7 | 375 | 58,6 | 2,73 | 91,9 | 3,27 | 15,83 | 5,98 | 47,32 | 109,551 | 1,18 | W 14 x 26 | ||||||||||||||||||||||||||||||
W 360 x 44,6 | 44,6 | 352 | 171 | 6,9 | 9,8 | 332 | 308 | 57,7 | 12258 | 696,5 | 14,58 | 784,3 | 818 | 95,7 | 3,77 | 148,0 | 4,43 | 16,70 | 8,72 | 44,70 | 239,091 | 1,35 | W 14 x 30 | ||||||||||||||||||||||||||||||
W 360 x 51,0 | 51,0 | 355 | 171 | 7,2 | 11,6 | 332 | 308 | 64,8 | 14222 | 801,2 | 14,81 | 899,5 | 968 | 113,3 | 3,87 | 174,7 | 4,49 | 24,65 | 7,37 | 42,75 | 284,994 | 1,36 | W 14 x 34 | ||||||||||||||||||||||||||||||
W 360 x 58 | 58,0 | 358 | 172 | 7,9 | 13,1 | 332 | 308 | 72,5 | 16143 | 901,8 | 14,92 | 1014,8 | 1113 | 129,4 | 3,92 | 199,8 | 4,53 | 34,45 | 6,56 | 38,96 | 330,394 | 1,37 | W 14 x 38 | ||||||||||||||||||||||||||||||
W 360 x 64,0 | 64,0 | 347 | 203 | 7,7 | 13,5 | 320 | 288 | 81,7 | 17890 | 1031,1 | 14,80 | 1145,5 | 1885 | 185,7 | 4,80 | 284,5 | 5,44 | 44,57 | 7,52 | 37,40 | 523,362 | 1,46 | W 14 x 43 | ||||||||||||||||||||||||||||||
W 360 x 72,0 | 72,0 | 350 | 204 | 8,6 | 15,1 | 320 | 288 | 91,3 | 20169 | 1152,5 | 14,86 | 1285,9 | 2140 | 209,8 | 4,84 | 321,8 | 5,47 | 61,18 | 6,75 | 33,47 | 599,082 | 1,47 | W 14 x 48 | ||||||||||||||||||||||||||||||
W 360 x 79,0 | 79,0 | 354 | 205 | 9,4 | 16,8 | 320 | 288 | 101,2 | 22713 | 1283,2 | 14,98 | 1437,0 | 2416 | 235,7 | 4,89 | 361,9 | 5,51 | 82,41 | 6,10 | 30,68 | 685,701 | 1,48 | W 14 x 53 | ||||||||||||||||||||||||||||||
W 360 x 91,0 (H) | 91,0 | 353 | 254 | 9,5 | 16,4 | 320 | 288 | 115,9 | 26755 | 1515,9 | 15,19 | 1680,1 | 4483 | 353,0 | 6,22 | 538,1 | 6,90 | 92,61 | 7,74 | 30,34 | 1.268.709 | 1,68 | W 14 x 61 | ||||||||||||||||||||||||||||||
W 360 x 101,0 (H) | 101,0 | 357 | 255 | 10,5 | 18,3 | 320 | 286 | 129,5 | 30279 | 1696,3 | 15,29 | 1888,9 | 5063 | 397,1 | 6,25 | 606,1 | 6,93 | 128,47 | 6,97 | 27,28 | 1.450.410 | 1,68 | W 14 x 68 | ||||||||||||||||||||||||||||||
W 360 x 110,0 (H) | 110,0 | 360 | 256 | 11,4 | 19,9 | 320 | 288 | 140,6 | 33155 | 1841,9 | 15,36 | 2059,3 | 5570 | 435,2 | 6,29 | 664,5 | 6,96 | 161,93 | 6,43 | 25,28 | 1.609.070 | 1,69 | W 14 x 74 | ||||||||||||||||||||||||||||||
W 360 x 122,0 (H) | 122,0 | 363 | 257 | 13,0 | 21,7 | 320 | 288 | 155,3 | 36599 | 2016,5 | 15,35 | 2269,8 | 6147 | 478,4 | 6,29 | 732,4 | 6,98 | 212,70 | 5,92 | 22,12 | 1.787.806 | 1,70 | W 14 x 82 | ||||||||||||||||||||||||||||||
W 410 x 38,8 | 38,8 | 399 | 140 | 6,4 | 8,8 | 381 | 357 | 50,3 | 12777 | 640,5 | 15,94 | 736,8 | 404 | 57,7 | 2,83 | 90,9 | 3,49 | 11,69 | 7,95 | 55,84 | 153,190 | 1,32 | W 16 x 26 | ||||||||||||||||||||||||||||||
W 410 x 46,1 | 46,1 | 403 | 140 | 7,0 | 11,2 | 381 | 357 | 59,2 | 15690 | 778,7 | 16,27 | 891,1 | 514 | 73,4 | 2,95 | 115,2 | 3,55 | 20,06 | 6,25 | 50,94 | 196,571 | 1,33 | W 16 x 31 | ||||||||||||||||||||||||||||||
W 410 x 53,0 | 53,0 | 403 | 177 | 7,5 | 10,9 | 381 | 357 | 68,4 | 18734 | 929,7 | 16,55 | 1052,2 | 1009 | 114,0 | 3,84 | 176,9 | 4,56 | 23,38 | 8,12 | 47,63 | 387,194 | 1,48 | W 16 x 36 | ||||||||||||||||||||||||||||||
W 410 x 60,0 | 60,0 | 407 | 178 | 7,7 | 12,8 | 381 | 357 | 76,2 | 21707 | 1066,7 | 16,88 | 1201,5 | 1205 | 135,4 | 3,98 | 209,2 | 4,65 | 33,78 | 6,95 | 46,42 | 467,404 | 1,49 | W 16 x 40 | ||||||||||||||||||||||||||||||
W 410 x 67,0 | 67,0 | 410 | 179 | 8,8 | 14,4 | 381 | 357 | 86,3 | 24678 | 1203,8 | 16,91 | 1362,7 | 1379 | 154,1 | 4,00 | 239,0 | 4,67 | 48,11 | 6,22 | 40,59 | 538,546 | 1,50 | W 16 x 45 | ||||||||||||||||||||||||||||||
W 410 x 75,0 | 75,0 | 413 | 180 | 9,7 | 16,0 | 381 | 357 | 95,8 | 27616 | 1337,3 | 16,98 | 1518,6 | 1559 | 173,2 | 4,03 | 269,1 | 4,70 | 65,21 | 5,63 | 36,80 | 612,784 | 1,51 | W 16 x 50 | ||||||||||||||||||||||||||||||
W 410 x 85,0 | 85,0 | 417 | 181 | 10,9 | 18,2 | 381 | 357 | 108,6 | 31658 | 1518,4 | 17,07 | 1731,7 | 1804 | 199,3 | 4,08 | 310,4 | 4,74 | 94,48 | 4,97 | 32,72 | 715,165 | 1,52 | W 16 x 57 | ||||||||||||||||||||||||||||||
W 460 x 52,0 | 52,0 | 450 | 152 | 7,6 | 10,8 | 428 | 404 | 66,6 | 21370 | 949,8 | 17,91 | 1095,9 | 634 | 83,5 | 3,09 | 131,7 | 3,79 | 21,79 | 7,04 | 53,21 | 304,837 | 1,47 | W 18 x 35 | ||||||||||||||||||||||||||||||
W 460 x 60,0 | 60,0 | 455 | 153 | 8,0 | 13,3 | 428 | 404 | 76,2 | 25652 | 1127,6 | 18,35 | 1292,1 | 796 | 104,1 | 3,23 | 163,4 | 3,89 | 34,60 | 5,75 | 50,55 | 387,230 | 1,49 | W 18 x 40 | ||||||||||||||||||||||||||||||
W 460 x 68,0 | 68,0 | 459 | 154 | 9,1 | 15,4 | 428 | 404 | 87,6 | 29851 | 1300,7 | 18,46 | 1495,4 | 941 | 122,2 | 3,28 | 192,4 | 3,93 | 52,29 | 5,00 | 44,42 | 461,163 | 1,50 | W 18 x 46 | ||||||||||||||||||||||||||||||
W 460 x 74,0 | 74,0 | 457 | 190 | 9,0 | 14,5 | 428 | 404 | 94,9 | 33415 | 1462,4 | 18,77 | 1657,4 | 1661 | 174,8 | 4,18 | 271,3 | 4,93 | 52,97 | 6,55 | 44,89 | 811.41 7 | 1,64 | W 18 x 50 | ||||||||||||||||||||||||||||||
W 460 x 82,0 | 82,0 | 460 | 191 | 9,9 | 16,0 | 428 | 404 | 104,7 | 37157 | 1615,5 | 18,84 | 1836,4 | 1862 | 195,0 | 4,22 | 303,3 | 4,96 | 70,62 | 5,97 | 40,81 | 915,745 | 1,64 | W 18 x 55 | ||||||||||||||||||||||||||||||
W 460 x 89,0 | 89,0 | 463 | 192 | 10,5 | 17,7 | 428 | 404 | 114,1 | 41105 | 1775,6 | 18,98 | 2019,4 | 2093 | 218,0 | 4,28 | 339,0 | 5,01 | 92,49 | 5,42 | 38,44 | 1.035.073 | 1,65 | W 18 x 60 | ||||||||||||||||||||||||||||||
W 460 x 97,0 | 97,0 | 466 | 193 | 11,4 | 19,0 | 428 | 404 | 123,4 | 44658 | 1916,7 | 19,03 | 2187,4 | 2283 | 236,6 | 4,30 | 368,8 | 5,03 | 115,05 | 5,08 | 35,44 | 1.137.180 | 1,66 | W 18 x 65 | ||||||||||||||||||||||||||||||
W 460 x 106,0 | 106,0 | 469 | 194 | 12,6 | 20,6 | 428 | 404 | 135,1 | 48978 | 2088,6 | 19,04 | 2394,6 | 2515 | 259,3 | 4,32 | 405,7 | 5,05 | 148,19 | 4,71 | 32,05 | 1.260.063 | 1,67 | W 18 x 71 | ||||||||||||||||||||||||||||||
W 530 x 66,0 | 66,0 | 525 | 165 | 8,9 | 11,4 | 502 | 478 | 83,6 | 34971 | 1332,2 | 20,46 | 1558,0 | 857 | 103,9 | 3,20 | 166,0 | 4,02 | 31,52 | 7,24 | 53,73 | 562,854 | 1,67 | W 21 x 44 | ||||||||||||||||||||||||||||||
W 530 x 72,0 | 72,0 | 524 | 207 | 9,0 | 10,9 | 502 | 478 | 91,6 | 39969 | 1525,5 | 20,89 | 1755,9 | 1615 | 156,0 | 4,20 | 244,6 | 5,16 | 33,41 | 9,50 | 53,13 | 1.060.548 | 1,84 | W 21 x 48 | ||||||||||||||||||||||||||||||
W 530 x 74,0 | 74,0 | 529 | 166 | 9,7 | 13,6 | 502 | 478 | 95,1 | 40969 | 1548,9 | 20,76 | 1804,9 | 1041 | 125,5 | 3,31 | 200,1 | 4,10 | 47,39 | 6,10 | 49,26 | 688,558 | 1,68 | W 21 x 50 | ||||||||||||||||||||||||||||||
W 530 x 82,0 | 82,0 | 528 | 209 | 9,5 | 13,3 | 501 | 477 | 104,5 | 47569 | 1801,8 | 21,34 | 2058,5 | 2028 | 194,1 | 4,41 | 302,7 | 5,31 | 51,23 | 7,86 | 50,25 | 1.340.255 | 1,85 | W 21 x 55 | ||||||||||||||||||||||||||||||
W 530 x 85,0 | 85,0 | 535 | 166 | 10,3 | 16,5 | 502 | 478 | 107,7 | 48453 | 1811,3 | 21,21 | 2099,8 | 1263 | 152,2 | 3,42 | 241,6 | 4,17 | 72,93 | 5,03 | 46,41 | 845,463 | 1,69 | W 21 x 57 | ||||||||||||||||||||||||||||||
W 530 x 92,0 | 92,0 | 533 | 209 | 10,2 | 15,6 | 502 | 478 | 117,6 | 55157 | 2069,7 | 21,65 | 2359,8 | 2379 | 227,6 | 4,50 | 354,7 | 5,36 | 75,50 | 6,70 | 46,84 | 1.588.565 | 1,86 | W 21 x 62 | ||||||||||||||||||||||||||||||
W 530 x 101,0 | 101,0 | 537 | 210 | 10,9 | 17,4 | 502 | 470 | 130,0 | 62198 | 2316,5 | 21,87 | 2640,4 | 2693 | 256,5 | 4,55 | 400,6 | 5,40 | 106,04 | 6,03 | 43,14 | 1.812.734 | 1,86 | W 21 x 68 | ||||||||||||||||||||||||||||||
W 530 x 109,0 | 109,0 | 539 | 211 | 11,6 | 18,8 | 501 | 469 | 139,7 | 67226 | 2494,5 | 21,94 | 2847,0 | 2952 | 279,8 | 4,60 | 437,4 | 5,44 | 131,38 | 5,61 | 40,47 | 1.991.291 | 1,87 | W 21 x 73 | ||||||||||||||||||||||||||||||
W 530 x 123,0* | 123,0 | 544 | 212 | 13,1 | 21,2 | 502 | 470 | 157,8 | 76577 | 2815,3 | 22,03 | 3228,1 | 3378 | 318,7 | 4,63 | 500,2 | 5,47 | 186,69 | 5,00 | 35,85 | 2.300.400 | 1,88 | W 21 x 83 | ||||||||||||||||||||||||||||||
W 530 x 138,0* | 138,0 | 549 | 214 | 14,7 | 23,8 | 501 | 469 | 177,8 | 87079 | 3172,3 | 22,13 | 3653,3 | 3904 | 364,8 | 4,69 | 574,5 | 5,53 | 262,76 | 4,50 | 31,93 | 2.680.751 | 1,90 | W 21 x 93 | ||||||||||||||||||||||||||||||
W 610 x 82,0 | 82,0 | 599 | 178 | 10,0 | 12,8 | 573 | 541 | 105,1 | 56628 | 1890,8 | 23,21 | 2219,9 | 1210 | 135,9 | 3,39 | 219,0 | 4,29 | 51,82 | 6,95 | 54,14 | 1.033.595 | 1,86 | W 24 x 55 | ||||||||||||||||||||||||||||||
W 610 x 92,0 | 92,0 | 603 | 179 | 10,9 | 15,0 | 573 | 541 | 118,4 | 65277 | 2165,1 | 23,48 | 2535,8 | 1442 | 161,1 | 3,49 | 259,3 | 4,37 | 74,73 | 5,97 | 49,63 | 1.239.349 | 1,87 | W 24 x 62 | ||||||||||||||||||||||||||||||
W 610 x 101,0 | 101,0 | 603 | 228 | 10,5 | 14,9 | 573 | 541 | 130,3 | 77003 | 2554,0 | 24,31 | 2922,7 | 2951 | 258,8 | 4,76 | 405,0 | 5,76 | 81,68 | 7,65 | 51,54 | 2.544.966 | 2,07 | W 24 x 68 | ||||||||||||||||||||||||||||||
W 610 x 113,0 | 113,0 | 608 | 228 | 11,2 | 17,3 | 573 | 541 | 145,3 | 88196 | 2901,2 | 24,64 | 3312,9 | 3426 | 300,5 | 4,86 | 469,7 | 5,82 | 116,50 | 6,59 | 48,34 | 2.981.078 | 2,08 | W 24 x 76 | ||||||||||||||||||||||||||||||
W 610 x 125,0 | 125,0 | 612 | 229 | 11,9 | 19,6 | 573 | 541 | 160,1 | 99184 | 3241,3 | 24,89 | 3697,3 | 3933 | 343,5 | 4,96 | 536,3 | 5,89 | 159,50 | 5,84 | 45,45 | 3.441.766 | 2,09 | W 24 x 84 | ||||||||||||||||||||||||||||||
W 610 x 140,0 | 140,0 | 617 | 230 | 13,1 | 22,2 | 573 | 541 | 179,3 | 112619 | 3650,5 | 25,06 | 4173,1 | 4515 | 392,6 | 5,02 | 614,0 | 5,94 | 225,01 | 5,18 | 41,27 | 3.981.687 | 2,10 | W 24 x 94 | ||||||||||||||||||||||||||||||
W 610 x 153,0 | 154,2 | 623 | 229 | 14,0 | 24,9 | 573 | 541 | 196,5 | 125783 | 4038,0 | 25,30 | 4622,7 | 4999 | 436,6 | 5,04 | 683,3 | 5,94 | 303,29 | 4,60 | 38,66 | 4.456.995 | 2,11 | W 24 x 103 | ||||||||||||||||||||||||||||||
W 610 x 155,0 | 155,0 | 611 | 324 | 12,7 | 19,0 | 573 | 541 | 198,1 | 129583 | 4241,7 | 25,58 | 4749,1 | 10783 | 665,6 | 7,38 | 1022,6 | 8,53 | 200,77 | 8,53 | 42,60 | 9.436.714 | 2,47 | W 24 x 104 | ||||||||||||||||||||||||||||||
W 610 x 174,0 | 174,0 | 616 | 325 | 14,0 | 21,6 | 573 | 541 | 222,8 | 147754 | 4797,2 | 25,75 | 5383,3 | 12374 | 761,5 | 7,45 | 1171,1 | 8,58 | 286,88 | 7,52 | 38,63 | 10.915.665 | 2,48 | W 24 x 117 | ||||||||||||||||||||||||||||||
W 610 x 195,0* | 195,0 | 622 | 327 | 15,4 | 24,4 | 573 | 541 | 250,1 | 168484 | 5417,5 | 25,96 | 6095,4 | 14240 | 870,9 | 7,55 | 1341 ,0 | 8,66 | 405,29 | 6,70 | 35,14 | 12.695.302 | 2,49 | W 24 x 131 | ||||||||||||||||||||||||||||||
W 610 x 217,0 | 217,0 | 628 | 328 | 16,5 | 27,7 | 573 | 541 | 278,4 | 191395 | 6095,4 | 26,22 | 6868,8 | 16316 | 994,9 | 7,66 | 1531,6 | 8,73 | 570,21 | 5,92 | 32,76 | 14.676.643 | 2,51 | W 24 x 146 |
Aplicações na Construção Civil
Descubra os diversos cenários onde o Perfil W pode ser aplicado para otimizar a eficiência e a segurança.
Edifícios Residenciais e Comerciais
O Perfil W é frequentemente escolhido para a construção de edifícios residenciais e comerciais, devido à sua alta capacidade de carga e durabilidade, tornando-o a escolha ideal para estruturas que necessitam de suporte sólido.
Galpões e Estruturas Industriais
Nos ambientes industriais, o Perfil W é amplamente utilizado na construção de galpões, armazéns e outras grandes estruturas. Sua resistência e durabilidade o tornam uma opção confiável para edifícios que precisam suportar equipamentos pesados e outras cargas substanciais.
Pontes e Infraestrutura
O Perfil W é comumente empregado na construção de pontes e outras estruturas de infraestrutura, devido à sua alta resistência à tração e capacidade de carga, tornando-o a escolha ideal para enfrentar as variadas condições ambientais e de tráfego que essas estruturas frequentemente enfrentam.
Como o Perfil W se Compara a Outros Tipos de Vigas
Descubra como o Perfil W se destaca em relação a outros tipos de vigas disponíveis no mercado, oferecendo vantagens exclusivas.
Diferenças Estruturais
O Perfil W oferece robustez e versatilidade, tornando-o uma opção superior em muitos cenários quando comparado com vigas como as Viga Dobradas a Frio e as Vigas U.
Custo-Benefício
O equilíbrio entre custo e desempenho torna o Perfil W uma escolha eficaz em termos de custo para uma variedade de aplicações de construção.
Como é determinado o preço da viga W?
O preço da viga W pode variar de acordo com diversos fatores. Isso inclui a quantidade que você precisa, as bitolas (ou seja, as dimensões da viga) e até a forma de pagamento que você escolhe. Portanto, é difícil dar um preço fixo sem considerar esses elementos.

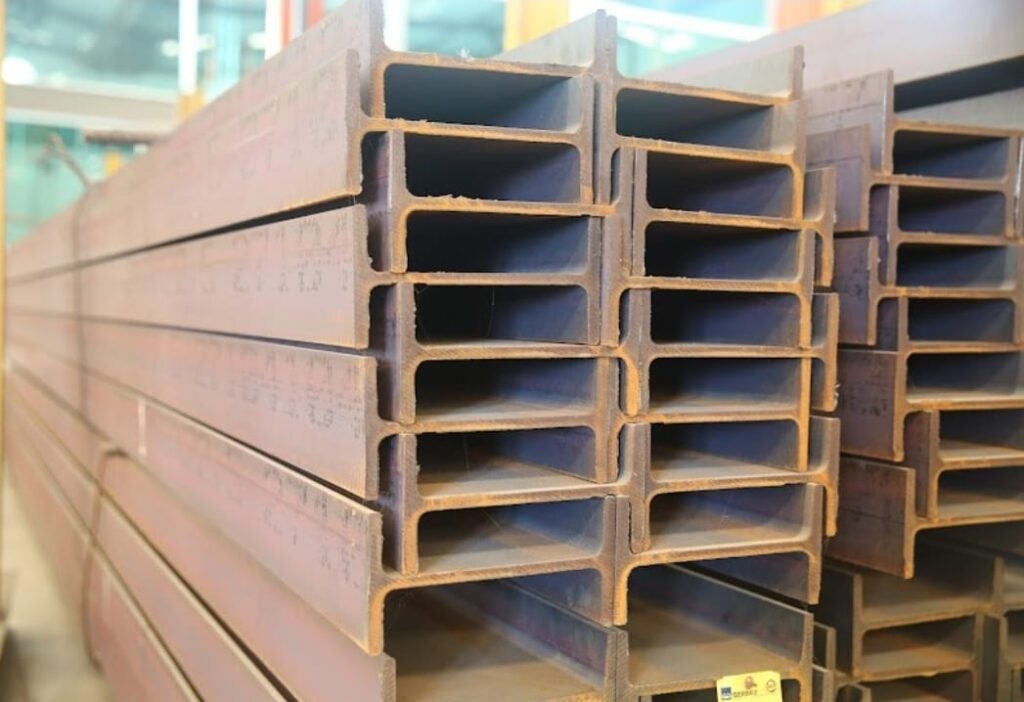

Comprar Viga W
Ao optar pelo Perfil W, você está investindo em um produto de alta qualidade que atende a todas as normas e certificações relevantes. Quando adquirido de fornecedores confiáveis como a Pessoa Aços, você também tem a garantia de que está recebendo o melhor valor pelo seu investimento.
Escolha o Perfil W para o seu próximo projeto de construção e experimente a diferença que a qualidade pode fazer. Solicite uma cota
ção agora mesmo.
Entrega e Frete
Realizamos entregas em todas as cidades do estado de São Paulo, com um prazo de entrega entre 3 e 7 dias úteis, sujeito a variações dependendo do estoque, da rota ou necessidade de fabricação.
Frota própria com 32 veículos, sendo truck e carreta com a capacidade máxima 24 toneladas com barras de 12 metros.
Para essas entregas, quando combinado previamente, a descarga é por nossa conta. O Munck é usado somente para descarregar material.
FAQS – Perguntas frequentes sobre o Perfil W:
O que é o perfil W?
O perfil W é um tipo de viga de aço em forma de “W” usada em construções para fornecer suporte estrutural.
Qual a diferença do perfil W para o perfil I?
O perfil W tem mais opções de medidas, enquanto o perfil I tem menos. Isso torna o perfil W mais versátil para cálculos estruturais e maior diversidade em obras.
Qual a diferença entre perfil W e perfil H?
Ambos são semelhantes, mas o perfil W geralmente tem abas mais finas e é mais leve, enquanto o perfil H é mais pesado e tem abas mais grossas.
Por que viga W?
A viga W é versátil, resistente e tem um bom custo-benefício, tornando-a uma escolha popular em diversos tipos de construção.
Qual viga é mais resistente?
Isso depende do tipo de aço e do design, mas geralmente o perfil H é mais resistente devido às suas abas mais grossas.
Quanto custa a viga W?
O preço pode variar dependendo do fornecedor e das especificações, mas geralmente é mais acessível do que outros tipos de vigas de aço.
Qual perfil mais resistente?
O perfil H é geralmente considerado mais resistente devido à sua construção mais robusta, mas isso pode variar com base no material e no design.
O que são Abas Paralelas no Perfil W?
As abas paralelas são as superfícies planas nas laterais da viga que facilitam a conexão com outros componentes.
Perfil W é Melhor que Viga I?
Depende das necessidades específicas do seu projeto. O perfil W é geralmente mais forte e versátil, tornando-o uma boa escolha para várias aplicações.
Como Calcular a Capacidade de Carga do Perfil W?
A capacidade de carga pode ser calculada usando várias fórmulas que levam em consideração o tipo de aço usado, as dimensões da viga e outros fatores.
