Muitas vezes, precisamos de vigas de aço altamente resistentes para suportar cargas pesadas em projetos exigentes, mas acabamos enfrentando limitações de fornecedores ou falta de padronização de medidas.
Essa dificuldade pode atrasar obras, aumentar custos e comprometer a segurança estrutural. Para resolver esse problema de maneira eficaz, nós oferecemos o Perfil Gerdau Açominas Viga I – W – H – HP, unindo durabilidade, padronização e flexibilidade em um único produto.
Pontos-Chave sobre Perfil Gerdau Açominas Viga I – W – H – HP:
- Resistência excepcional para aplicações estruturais.
- Variedade de formatos para diferentes necessidades de projeto.
- Alta durabilidade e conformidade com normas técnicas.
- Facilidade de instalação e versatilidade no uso.
- Disponibilidade em comprimentos 6 e 12 metros e espessuras.
O que é Perfil Gerdau Açominas Viga I – W – H – HP?

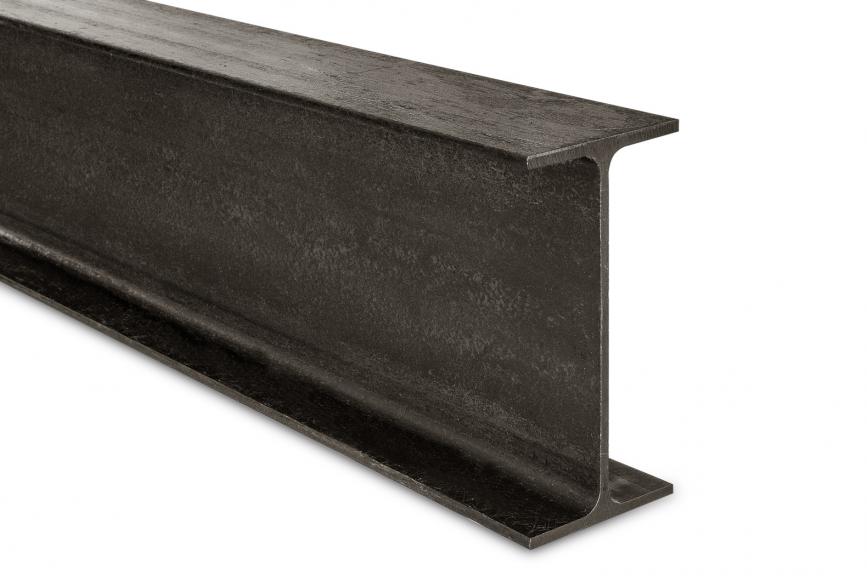

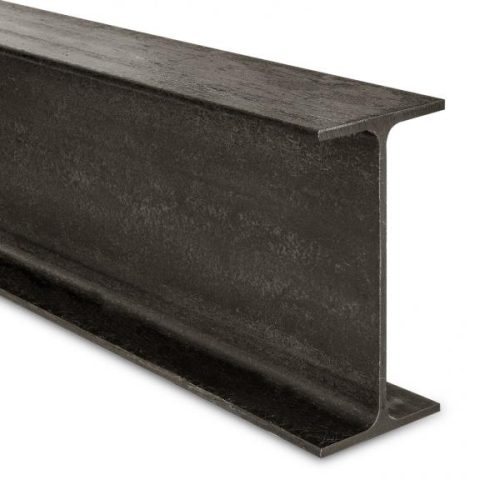

O Perfil Gerdau Açominas Viga I – W – H – HP são vigas estruturais de aço laminado, produzido para atender às mais variadas demandas de sustentação e suporte em obras e projetos industriais.
Quando falamos em Viga I, Viga W, Viga H ou Viga HP, estamos nos referindo a tipos de perfis que diferem principalmente no formato de suas alas (ou “abas”) e da alma (a parte central da viga). Esses detalhes influenciam diretamente a resistência e a forma como cada viga se comporta sob carga.
Nós utilizamos esses perfis sempre que buscamos combinar alta resistência e redução de peso na estrutura, pois seu design otimiza a distribuição de tensões.
A Viga I, por exemplo, apresenta abas mais estreitas, o que a torna excelente para resistir à flexão em determinadas direções. Já a Viga H tende a ter abas paralelas e dimensões mais equilibradas entre altura e largura, conferindo estabilidade a compressões verticais e horizontais.
No caso da Viga W, conhecida em alguns contextos como wide flange, as abas são mais largas em comparação ao corpo, proporcionando maior resistência à torção.
A Viga HP, por sua vez, é frequentemente associada a aplicações de estacas em fundações (o “H” de “pile”), pois sua geometria permite boa penetração no solo e elevada capacidade de carga vertical.
Ao escolhermos esses perfis, estamos optando por um produto confiável, testado e reconhecido pelo mercado.
Eles são laminados a quente, garantindo uma estrutura interna homogênea, sem fragilidades ou fissuras que possam comprometer a segurança do projeto.
Além disso, esse conjunto de perfis (I, W, H, HP) destaca-se por sua versatilidade na construção civil, indústria automotiva, construção naval, indústria aeronáutica e muitos outros setores que dependem de soluções robustas.
Cada tipo de perfil apresenta vantagens específicas que podem ser exploradas dependendo das características de cada obra, seja para vigas de sustentação, colunas, pontes, passarelas ou estruturas de maquinário pesado.
Para nós, a maior vantagem de trabalhar com o Perfil Gerdau Açominas Viga I – W – H – HP é a certeza de encontrar um padrão dimensional que facilite o planejamento do projeto.
A padronização de medidas, como altura da alma e largura das abas, reduz a margem de erro durante a montagem e favorece a agilidade na execução.
Também possibilita a intercambialidade de peças e maior rapidez no fornecimento.
Quando buscamos comparar as vigas I, W, H e HP, geralmente consideramos fatores como:
- Capacidade de carga
- Resistência à flexão
- Resistência à torção
- Peso por metro
- Dimensões das abas
Dessa maneira, nós podemos escolher exatamente o tipo de viga que melhor se encaixa na aplicação. Seja para lajes de grandes vãos, sustentação de pontes rolantes ou colunas de edifícios, há sempre uma opção adequada entre as vigas I, W, H e HP.
Em resumo, o Perfil Gerdau Açominas Viga I – W – H – HP se estabelece como uma solução confiável para projetos que exigem alto desempenho estrutural e padronização de qualidade. Seu uso difundido no mercado nacional comprova sua eficiência, tornando essas vigas um investimento seguro tanto para pequenas quanto para grandes construções.
Características do Perfil Gerdau Açominas Viga I – W – H – HP
As características do Perfil Gerdau Açominas Viga I – W – H – HP são definidas pela sua geometria, pelo aço utilizado em sua fabricação ASTM A572 GR 50 e pelos processos de laminação a quente que seguem padrões internacionais de qualidade.
Conhecer esses aspectos nos permite identificar a melhor aplicação para cada tipo de viga, além de avaliar como essas vigas respondem às solicitações mecânicas ao longo de sua vida útil.
Formas e Dimensões
- Viga I: Possui abas inclinadas ou paralelas, mas geralmente são mais estreitas em relação à alma. É bastante utilizada em estruturas de menor porte ou em aplicações que exigem resistência à flexão em uma direção predominante.
- Viga W: Reconhecida pela flange ampla, oferecendo maior inércia e momento resistente. É escolhida principalmente quando precisamos de estabilidade contra flambagem ou torção.
- Viga H: Tem altura e largura mais próximas, criando um formato praticamente simétrico na transversal. É muito usada em colunas e elementos submetidos a compressão axial, pois distribui as tensões de forma uniforme.
- Viga HP: Geralmente tem abas mais grossas e é utilizada para estacas em fundações (piles), suportando cargas verticais significativas.
Esses perfis são disponibilizados em comprimentos de 6 e 12 metros e diversas espessuras, permitindo que se ajustem a diferentes necessidades de projeto.
Dependendo do padrão, a tabela de medidas pode incluir alturas que variam de 100 mm até mais de 628 mm, enquanto a largura das abas pode acompanhar essa variação na mesma proporção.
Tipos de aços utilizados
A Gerdau Açominas trabalha com aços de alta qualidade, seguindo normas técnicas como a ASTM ou ABNT. Entre os mais comuns, podemos citar:
- Aço ASTM A572 GRAU 50: Apresenta maiores níveis de resistência mecânica, permitindo reduzir a seção da viga para o mesmo desempenho estrutural.
- Aço de alta resistência: Utilizado em obras especiais, onde a relação entre peso e capacidade de carga deve ser otimizada ao máximo.
A composição química e o tratamento térmico desses aços influenciam diretamente a resistência à corrosão, a soldabilidade e a ductilidade do perfil.
Nós consideramos todas essas propriedades ao selecionar o melhor material para cada aplicação, pois isso impacta o custo final e a durabilidade do projeto.
Resistência e Durabilidade
A laminação a quente confere aos perfis Gerdau Açominas uma estrutura interna densa e homogênea, reduzindo pontos de fragilidade.
Além disso, os aços de boa procedência mantém propriedades mecânicas estáveis ao longo do tempo, garantindo que as vigas possam suportar cargas estáticas e dinâmicas de forma confiável.
- Alta resistência à flexão: As vigas I, W, H e HP são desenhadas para resistir a cargas significativas, mantendo-se estáveis mesmo sob esforços prolongados.
- Resistência à torção: Principalmente em vigas W e H, a largura das abas ajuda a minimizar deformações por torção, que podem ser críticas em passarelas ou pontes com vãos longos.
- Vida útil extensa: Quando adequadamente instaladas e protegidas contra corrosão (por meio de tintas ou galvanização), essas vigas podem durar décadas sem perda de desempenho.
Em suma, a qualidade da matéria-prima, aliada às técnicas de produção rigorosas, assegura que o Perfil Gerdau Açominas Viga I – W – H – HP ofereça solidez e longa vida útil, mesmo em ambientes exigentes.
Esse conjunto de características faz com que esse produto seja referência no mercado, conquistando a confiança de engenheiros, arquitetos e construtores em todo o país.
Escolha do Perfil Gerdau Açominas Viga I – W – H – HP
A decisão de utilizar o Perfil Gerdau Açominas Viga I – W – H – HP em um projeto depende de uma avaliação cuidadosa das demandas estruturais, do orçamento disponível e das condições de execução da obra.
Nós sempre consideramos fatores como cargas envolvidas, dimensões do vão, condições de apoio e ambiente de exposição (umidade, produtos químicos, etc.).
Nesta seção, vamos discutir como identificar o perfil mais adequado, bem como a importância de se optar por um fornecedor confiável e flexível, capaz de oferecer vigas padrão.
Considerações do projeto
- Natureza da carga: Se as vigas forem suportar cargas predominantemente verticais, perfis como Viga H ou HP podem ser mais indicados pela excelente resistência à compressão. Se houver momentos fletores significativos, as opções I ou W podem oferecer melhor desempenho no esforço de flexão.
- Comprimento do vão: Para vãos grandes, uma viga com maior seção pode reduzir a necessidade de pilares intermediários. É comum recorrer a perfis de abas largas (W) nesses casos, pela melhor relação peso/resistência.
- Espaço e estética: Em estruturas aparentes, o formato da viga pode influenciar o design. Vigas H e I são usuais em projetos com estética industrial. Já as HP são mais técnicas e menos vistas em elementos expostos, pois muitas vezes são cravadas no solo.
- Condições de montagem: Projetos com limitadas possibilidades de içamento ou solda em campo podem requerer vigas mais leves ou divisões em segmentos menores, dependendo da logística.
Nós avaliamos todos esses aspectos em conjunto, pois cada projeto apresenta necessidades únicas. Ao estudar a demanda de carga e as restrições de espaço, definimos qual perfil se encaixa melhor e garantimos um resultado seguro e econômico.
Tamanhos Padrão do Perfil Gerdau Açominas Viga I – W – H – HP
Os perfis Gerdau Açominas seguem tabelas técnicas que indicam dimensões padrão para altura (h), largura das abas (b), espessura da alma (t_w) e espessura das abas (t_f).
Esses valores podem variar conforme as normas adotadas e as linhas de produção da usina. Nós aconselhamos sempre consultar as tabelas oficiais ou entrar em contato conosco para obter as especificações exatas.
Em resumo, a Escolha do Perfil Gerdau Açominas Viga I – W – H – HP envolve análise técnica, personalização de medidas (quando necessário) e a garantia de que o material cumpre os requisitos de resistência e durabilidade do projeto.
Dessa forma, asseguramos uma estrutura eficiente e segura, seja em obras de grande porte ou em aplicações pontuais.
Tabela Perfil Gerdau Açominas
| ESPESSURA | EIXO X – X | EIXO Y – Y | ESBELTEZ | ||||||||||||||||||||||||||||||||||||||||||||||||||
| BITOLA mm x kg/m | Massa Linear kg/m | d mm | bf mm | tw mm | tf mm | h mm | d’ mm | Área cm2 | lx cm 4 | Wx cm 3 | rx cm | Zx cm 3 | ly cm 4 | Wy cm 3 | ry cm | Zy cm 3 | rt cm | lt cm 4 | Mesa – f bf/2.tf | Alma – w d’/ | t Cw w cm 6 | u m 2/m | BITOLA in x Ib/ft | ||||||||||||||||||||||||||||||
| W 150 x 13,0 | 13,0 | 148 | 100 | 4,3 | 4,9 | 138 | 118 | 16,6 | 635 | 85,8 | 6,18 | 96,4 | 82 | 16,4 | 2,22 | 25,5 | 2,60 | 1,72 | 10,20 | 27,49 | 4,181 | 0,67 | W 6 x 8,5 | ||||||||||||||||||||||||||||||
| W 150 x 18,0 | 18,0 | 153 | 102 | 5,8 | 7,1 | 139 | 119 | 23,4 | 939 | 122,8 | 6,34 | 139,4 | 126 | 24,7 | 2,32 | 38,5 | 2,69 | 4,34 | 7,18 | 20,48 | 6,683 | 0,69 | W 6 x 12 | ||||||||||||||||||||||||||||||
| W 150 x 22,5 (H) | 22,5 | 152 | 152 | 5,8 | 6,6 | 139 | 119 | 29,0 | 1229 | 161,7 | 6,51 | 179,6 | 387 | 50,9 | 3,65 | 77,9 | 4,10 | 4,75 | 11,52 | 20,48 | 20,417 | 0,88 | W 6 x 15 | ||||||||||||||||||||||||||||||
| W 150 x 24,0 | 24,0 | 160 | 102 | 6,6 | 10,3 | 139 | 115 | 31,5 | 1384 | 173,0 | 6,63 | 197,6 | 183 | 35,9 | 2,41 | 55,8 | 2,73 | 11,08 | 4,95 | 17,48 | 10,206 | 0,69 | W 6 x 16 | ||||||||||||||||||||||||||||||
| W 150 x 29,8 (H) | 29,8 | 157 | 153 | 6,6 | 9,3 | 138 | 118 | 38,5 | 1739 | 221,5 | 6,72 | 247,5 | 556 | 72,6 | 3,80 | 110,8 | 4,18 | 10,95 | 8,23 | 17,94 | 30,277 | 0,90 | W 6 x 20 | ||||||||||||||||||||||||||||||
| W 150 x 37,1 (H) | 37,1 | 162 | 154 | 8,1 | 11,6 | 139 | 119 | 47,8 | 2244 | 277,0 | 6,85 | 313,5 | 707 | 91,8 | 3,84 | 140,4 | 4,22 | 20,58 | 6,64 | 14,67 | 39,930 | 0,91 | W 6 x 25 | ||||||||||||||||||||||||||||||
| W 200 x 15,0 | 15,0 | 200 | 100 | 4,3 | 5,2 | 190 | 170 | 19,4 | 1305 | 130,5 | 8,20 | 147,9 | 87 | 17,4 | 2,12 | 27,3 | 2,55 | 2,05 | 9,62 | 39,44 | 8,222 | 0,77 | W 8 x 10 | ||||||||||||||||||||||||||||||
| W 200 x 19,3 | 19,3 | 203 | 102 | 5,8 | 6,5 | 190 | 170 | 25,1 | 1686 | 166,1 | 8,19 | 190,6 | 116 | 22,7 | 2,14 | 35,9 | 2,59 | 4,02 | 7,85 | 29,31 | 11,098 | 0,79 | W 8 x 13 | ||||||||||||||||||||||||||||||
| W 200 x 22,5 | 22,5 | 206 | 102 | 6,2 | 8,0 | 190 | 170 | 29,0 | 2029 | 197,0 | 8,37 | 225,5 | 142 | 27,9 | 2,22 | 43,9 | 2,63 | 6,18 | 6,38 | 27,42 | 13,868 | 0,79 | W 8 x 15 | ||||||||||||||||||||||||||||||
| W 200 x 26,6 | 26,6 | 207 | 133 | 5,8 | 8,4 | 190 | 170 | 34,2 | 2611 | 252,3 | 8,73 | 282,3 | 330 | 49,6 | 3,10 | 76,3 | 3,54 | 7,65 | 7,92 | 29,34 | 32,477 | 0,92 | W 8 x 18 | ||||||||||||||||||||||||||||||
| W 200 x 31,3 | 31,3 | 210 | 134 | 6,4 | 10,2 | 190 | 170 | 40,3 | 3168 | 301,7 | 8,86 | 338,6 | 410 | 61,2 | 3,19 | 94,0 | 3,60 | 12,59 | 6,57 | 26,50 | 40,822 | 0,93 | W 8 x 21 | ||||||||||||||||||||||||||||||
| W 200 x 35,9 (H) | 35,9 | 201 | 165 | 6,2 | 10,2 | 181 | 161 | 45,7 | 3437 | 342,0 | 8,67 | 379,2 | 764 | 92,6 | 4,09 | 141,0 | 4,50 | 14,51 | 8,09 | 25,90 | 69,502 | 1,03 | W 8 x 24 | ||||||||||||||||||||||||||||||
| W 200 x 41,7 (H) | 41,7 | 205 | 166 | 7,2 | 11,8 | 181 | 157 | 53,5 | 4114 | 401,4 | 8,77 | 448,6 | 901 | 108,5 | 4,10 | 165,7 | 4,53 | 23,19 | 7,03 | 21,86 | 83,948 | 1,04 | W 8 x 28 | ||||||||||||||||||||||||||||||
| W 200 x 46,1 (H) | 46,1 | 203 | 203 | 7,2 | 11,0 | 181 | 161 | 58,6 | 4543 | 447,6 | 8,81 | 495,3 | 1535 | 151,2 | 5,12 | 229,5 | 5,58 | 22,01 | 9,23 | 22,36 | 141,342 | 1,19 | W 8 x 31 | ||||||||||||||||||||||||||||||
| W 200 x 52,0 (H) | 52,0 | 206 | 204 | 7,9 | 12,6 | 181 | 157 | 66,9 | 5298 | 514,4 | 8,90 | 572,5 | 1784 | 174,9 | 5,16 | 265,8 | 5,61 | 33,34 | 8,10 | 19,85 | 166,710 | 1,19 | W 8 x 35 | ||||||||||||||||||||||||||||||
| HP 200 x 53,0 (H) | 53,0 | 204 | 207 | 11,3 | 11,3 | 181 | 161 | 68,1 | 4977 | 488,0 | 8,55 | 551,3 | 1673 | 161,7 | 4,96 | 248,6 | 5,57 | 31,93 | 9,16 | 14,28 | 155,075 | 1,20 | HP 8 x 36 | ||||||||||||||||||||||||||||||
| W 200 x 59,0 (H) | 59,0 | 210 | 205 | 9,1 | 14,2 | 182 | 158 | 76,0 | 6140 | 584,8 | 8,99 | 655,9 | 2041 | 199,1 | 5,18 | 303,0 | 5,64 | 47,69 | 7,22 | 17,32 | 195,418 | 1,20 | W 8 x 40 | ||||||||||||||||||||||||||||||
| W 200 x 71,0 (H) | 71,0 | 216 | 206 | 10,2 | 17,4 | 181 | 161 | 91,0 | 7660 | 709,2 | 9,17 | 803,2 | 2537 | 246,3 | 5,28 | 374,5 | 5,70 | 81,66 | 5,92 | 15,80 | 249,976 | 1,22 | W 8 x 48 | ||||||||||||||||||||||||||||||
| W 200 x 86,0 (H) | 86,0 | 222 | 209 | 13,0 | 20,6 | 181 | 157 | 110,9 | 9498 | 855,7 | 9,26 | 984,2 | 3139 | 300,4 | 5,32 | 458,7 | 5,77 | 142,19 | 5,07 | 12,06 | 317,844 | 1,23 | W 8 x 58 | ||||||||||||||||||||||||||||||
| W 200 x 100,0 (H)* | 100,0 | 229 | 210 | 14,5 | 23,7 | 182 | 158 | 127,1 | 11355 | 991,7 | 9,45 | 1152,2 | 3664 | 349,0 | 5,37 | 533,4 | 5,80 | 212,61 | 4,43 | 10,87 | 385,454 | 1,25 | W 8 x 67 | ||||||||||||||||||||||||||||||
| W 250 x 17,9 | 17,9 | 251 | 101 | 4,8 | 5,3 | 240 | 220 | 23,1 | 2291 | 182,6 | 9,96 | 211,0 | 91 | 18,1 | 1,99 | 28,8 | 2,48 | 2,54 | 9,53 | 45,92 | 13,735 | 0,88 | W 10 x 12 | ||||||||||||||||||||||||||||||
| W 250 x 22,3 | 22,3 | 254 | 102 | 5,8 | 6,9 | 240 | 220 | 28,9 | 2939 | 231,4 | 10,09 | 267,7 | 123 | 24,1 | 2,06 | 38,4 | 2,54 | 4,77 | 7,39 | 37,97 | 18,629 | 0,89 | W 10 x 15 | ||||||||||||||||||||||||||||||
| W 250 x 25,3 | 25,3 | 257 | 102 | 6,1 | 8,4 | 240 | 220 | 32,6 | 3473 | 270,2 | 10,31 | 311,1 | 149 | 29,3 | 2,14 | 46,4 | 2,58 | 7,06 | 6,07 | 36,10 | 22,955 | 0,89 | W 10 x 17 | ||||||||||||||||||||||||||||||
| W 250 x 28,4 | 28,4 | 260 | 102 | 6,4 | 10,0 | 240 | 220 | 36,6 | 4046 | 311,2 | 10,51 | 357,3 | 178 | 34,8 | 2,20 | 54,9 | 2,62 | 10,34 | 5,10 | 34,38 | 27,636 | 0,90 | W 10 x 19 | ||||||||||||||||||||||||||||||
| W 250 x 32,7 | 32,7 | 258 | 146 | 6,1 | 9,1 | 240 | 220 | 42,1 | 4937 | 382,7 | 10,83 | 428,5 | 473 | 64,8 | 3,35 | 99,7 | 3,86 | 10,44 | 8,02 | 36,03 | 73,104 | 1,07 | W 10 x 22 | ||||||||||||||||||||||||||||||
| W 250 x 38,5 | 38,5 | 262 | 147 | 6,6 | 11,2 | 240 | 220 | 49,6 | 6057 | 462,4 | 11,05 | 517,8 | 594 | 80,8 | 3,46 | 124,1 | 3,93 | 17,63 | 6,56 | 33,27 | 93,242 | 1,08 | W 10 x 26 | ||||||||||||||||||||||||||||||
| W 250 x 44,8 | 44,8 | 266 | 148 | 7,6 | 13,0 | 240 | 220 | 57,6 | 7158 | 538,2 | 11,15 | 606,3 | 704 | 95,1 | 3,50 | 146,4 | 3,96 | 27,14 | 5,69 | 28,95 | 112,398 | 1,09 | W 10 x 30 | ||||||||||||||||||||||||||||||
| HP 250 x 62,0 (H) | 62,0 | 246 | 256 | 10,5 | 10,7 | 225 | 201 | 79,6 | 8728 | 709,6 | 10,47 | 790,5 | 2995 | 234,0 | 6,13 | 357,8 | 6,89 | 33,46 | 11,96 | 19,10 | 414,130 | 1,47 | HP 10 x 42 | ||||||||||||||||||||||||||||||
| W 250 x 73,0 (H) | 73,0 | 253 | 254 | 8,6 | 14,2 | 225 | 201 | 92,7 | 11257 | 889,9 | 11,02 | 983,3 | 3880 | 305,5 | 6,47 | 463,1 | 7,01 | 56,94 | 8,94 | 23,33 | 552,900 | 1,48 | W 10 x 49 | ||||||||||||||||||||||||||||||
| W 250 x 80,0 (H) | 80,0 | 256 | 255 | 9,4 | 15,6 | 225 | 201 | 101,9 | 12550 | 980,5 | 11,10 | 1088,7 | 4313 | 338,3 | 6,51 | 513,1 | 7,04 | 75,02 | 8,17 | 21,36 | 622,878 | 1,49 | W 10 x 54 | ||||||||||||||||||||||||||||||
| HP 250 x 85,0 (H) | 85,0 | 254 | 260 | 14,4 | 14,4 | 225 | 201 | 108,5 | 12280 | 966,9 | 10,64 | 1093,2 | 4225 | 325,0 | 6,24 | 499,6 | 7,00 | 82,07 | 9,03 | 13,97 | 605,403 | 1,50 | HP 10 x 57 | ||||||||||||||||||||||||||||||
| W 250 x 89,0 (H) | 89,0 | 260 | 256 | 10,7 | 17,3 | 225 | 201 | 113,9 | 14237 | 1095,1 | 11,18 | 1224,4 | 4841 | 378,2 | 6,52 | 574,3 | 7,06 | 102,81 | 7,40 | 18,82 | 712,351 | 1,50 | W 10 x 60 | ||||||||||||||||||||||||||||||
| W 250 x 101,0 (H) | 101,0 | 264 | 257 | 11,9 | 19,6 | 225 | 201 | 128,7 | 16352 | 1238,8 | 11,27 | 1395,0 | 5549 | 431,8 | 6,57 | 656,3 | 7,10 | 147,70 | 6,56 | 16,87 | 828,031 | 1,51 | W 10 x 68 | ||||||||||||||||||||||||||||||
| W 250 x 115,0 (H) | 115,0 | 269 | 259 | 13,5 | 22,1 | 225 | 201 | 146,1 | 18920 | 1406,7 | 11,38 | 1597,4 | 6405 | 494,6 | 6,62 | 752,7 | 7,16 | 212,00 | 5,86 | 14,87 | 975,265 | 1,53 | W 10 x 77 | ||||||||||||||||||||||||||||||
| W 250 x 131,0 (H)* | 131,0 | 275 | 261 | 15,4 | 25,1 | 225 | 193 | 167,8 | 22243 | 1617,7 | 11,51 | 1855,6 | 7448 | 570,7 | 6,66 | 870,7 | 7,21 | 321,06 | 5,20 | 12,52 | 1.161.225 | 1,54 | W 10 x 88 | ||||||||||||||||||||||||||||||
| W 250 x 149,0 (H)* | 149,0 | 282 | 263 | 17,3 | 28,4 | 225 | 193 | 190,5 | 26027 | 1845,9 | 11,69 | 2137,5 | 8624 | 655,8 | 6,73 | 1001,7 | 7,27 | 462,06 | 4,63 | 11,17 | 1.384.436 | 1,55 | W 10 x 100 | ||||||||||||||||||||||||||||||
| W 250 x 167,0 (H)* | 167,0 | 289 | 265 | 19,2 | 31,8 | 225 | 193 | 214,0 | 30110 | 2083,7 | 11,86 | 2435,3 | 9880 | 745,7 | 6,79 | 1140,2 | 7,33 | 644,95 | 4,17 | 10,07 | 1.631.156 | 1,57 | W 10 x 112 | ||||||||||||||||||||||||||||||
| W 310 x 21,0 | 21,0 | 303 | 101 | 5,1 | 5,7 | 292 | 272 | 27,2 | 3776 | 249,2 | 11,77 | 291,9 | 98 | 19,5 | 1,90 | 31,4 | 2,42 | 3,27 | 8,86 | 53,25 | 21,628 | 0,98 | W 12 x 14 | ||||||||||||||||||||||||||||||
| W 310 x 23,8 | 23,8 | 305 | 101 | 5,6 | 6,7 | 292 | 272 | 30,7 | 4346 | 285,0 | 11,89 | 333,2 | 116 | 22,9 | 1,94 | 36,9 | 2,45 | 4,65 | 7,54 | 48,50 | 25,594 | 0,99 | W 12 x 16 | ||||||||||||||||||||||||||||||
| W 310 x 28,3 | 28,3 | 309 | 102 | 6,0 | 8,9 | 291 | 271 | 36,5 | 5500 | 356,0 | 12,28 | 412,0 | 158 | 31,0 | 2,08 | 49,4 | 2,55 | 8,14 | 5,73 | 45,20 | 35,441 | 1,00 | W 12 x 19 | ||||||||||||||||||||||||||||||
| W 310 x 32,7 | 32,7 | 313 | 102 | 6,6 | 10,8 | 291 | 271 | 42,1 | 6570 | 419,8 | 12,49 | 485,3 | 192 | 37,6 | 2,13 | 59,8 | 2,58 | 12,91 | 4,72 | 41,12 | 43,612 | 1,00 | W 12 x 22 | ||||||||||||||||||||||||||||||
| W 310 x 38,7 | 38,7 | 310 | 165 | 5,8 | 9,7 | 291 | 271 | 49,7 | 8581 | 553,6 | 13,14 | 615,4 | 727 | 88,1 | 3,82 | 134,9 | 4,38 | 13,20 | 8,51 | 46,66 | 163,728 | 1,25 | W 12 x 26 | ||||||||||||||||||||||||||||||
| W 310 x 44,5 | 44,5 | 313 | 166 | 6,6 | 11,2 | 291 | 271 | 57,2 | 9997 | 638,8 | 13,22 | 712,8 | 855 | 103,0 | 3,87 | 158,0 | 4,41 | 19,90 | 7,41 | 41,00 | 194,433 | 1,26 | W 12 x 30 | ||||||||||||||||||||||||||||||
| W 310 x 52,0 | 52,0 | 317 | 167 | 7,6 | 13,2 | 291 | 271 | 67,0 | 11909 | 751,4 | 13,33 | 842,5 | 1026 | 122,9 | 3,91 | 188,8 | 4,45 | 31,81 | 6,33 | 35,61 | 236,422 | 1,27 | W 12 x 35 | ||||||||||||||||||||||||||||||
| W 310 x 60,0* | 60,0 | 303 | 203 | 7,5 | 13,1 | 277 | 245 | 76,1 | 12908 | 852,0 | 13,02 | 944,3 | 1829 | 180,2 | 4,90 | 275,4 | 5,48 | 40,46 | 7,75 | 32,64 | 383,747 | 1,38 | W 12 x 40 | ||||||||||||||||||||||||||||||
| W 310 x 67,0* | 67,0 | 306 | 204 | 8,5 | 14,6 | 277 | 245 | 85,3 | 14559 | 951,5 | 13,06 | 1060,4 | 2069 | 202,8 | 4,92 | 310,5 | 5,51 | 55,35 | 6,99 | 28,80 | 438,542 | 1,38 | W 12 x 45 | ||||||||||||||||||||||||||||||
| W 310 x 74,0* | 74,0 | 310 | 205 | 9,4 | 16,3 | 277 | 245 | 95,1 | 16501 | 1064,6 | 13,17 | 1192,0 | 2344 | 228,7 | 4,96 | 350,5 | 5,54 | 75,51 | 6,29 | 26,11 | 504,715 | 1,39 | W 12 x 50 | ||||||||||||||||||||||||||||||
| HP 310 x 79,0 (H) | 79,0 | 299 | 306 | 11,0 | 11,0 | 277 | 245 | 100,0 | 16316 | 1091,3 | 12,77 | 1210,1 | 5258 | 343,7 | 7,25 | 525,4 | 8,20 | 46,72 | 13,91 | 22,27 | 1.089.258 | 1,77 | HP 12 x 53 | ||||||||||||||||||||||||||||||
| HP 310 x 93,0 (H) | 93,0 | 303 | 308 | 13,1 | 13,1 | 277 | 245 | 119,2 | 19682 | 1299,1 | 12,85 | 1450,3 | 6387 | 414,7 | 7,32 | 635,5 | 8,26 | 77,33 | 11,76 | 18,69 | 1.340.320 | 1,78 | HP 12 x 63 | ||||||||||||||||||||||||||||||
| W 310 x 97,0 (H) | 97,0 | 308 | 305 | 9,9 | 15,4 | 277 | 245 | 123,6 | 22284 | 1447,0 | 13,43 | 1594,2 | 7286 | 477,8 | 7,68 | 725,0 | 8,38 | 92,12 | 9,90 | 24,77 | 1.558.682 | 1,79 | W 12 x 65 | ||||||||||||||||||||||||||||||
| W 310 x 107,0 (H) | 107,0 | 311 | 306 | 10,9 | 17,0 | 277 | 245 | 136,4 | 24839 | 1597,3 | 13,49 | 1768,2 | 8123 | 530,9 | 7,72 | 806,1 | 8,41 | 122,68 | 9,00 | 22,48 | 1.754.271 | 1,80 | W 12 x 72 | ||||||||||||||||||||||||||||||
| HP 310 x 110,0 (H) | 110,0 | 308 | 310 | 15,4 | 15,5 | 277 | 245 | 141,0 | 23703 | 1539,1 | 12,97 | 1730,6 | 7707 | 497,3 | 7,39 | 763,7 | 8,33 | 125,66 | 10,00 | 15,91 | 1.646.104 | 1,80 | HP 12 x 74 | ||||||||||||||||||||||||||||||
| W 310 x 117,0 (H) | 117,0 | 314 | 307 | 11,9 | 18,7 | 277 | 245 | 149,9 | 27563 | 1755,6 | 13,56 | 1952,6 | 9024 | 587,9 | 7,76 | 893,1 | 8,44 | 161,61 | 8,21 | 20,55 | 1.965.950 | 1,80 | W 12 x 79 | ||||||||||||||||||||||||||||||
| HP 310 x 125,0 (H) | 125,0 | 312 | 312 | 17,4 | 17,4 | 277 | 245 | 159,0 | 27076 | 1735,6 | 13,05 | 1963,3 | 8823 | 565,6 | 7,45 | 870,6 | 8,38 | 177,98 | 8,97 | 14,09 | 1.911.029 | 1,81 | HP 12 x 84 | ||||||||||||||||||||||||||||||
| W 310 x 129,0 (H)* | 129,0 | 318 | 308 | 13,1 | 20,6 | 277 | 245 | 165,4 | 30819 | 1938,3 | 13,65 | 2167,6 | 10039 | 651,9 | 7,79 | 991,2 | 8,48 | 214,66 | 7,48 | 18,69 | 2.218.146 | 1,81 | W 12 x 87 | ||||||||||||||||||||||||||||||
| HP 310 x 132 (H)* | 132,0 | 314 | 313 | 18,3 | 18,3 | 277 | 245 | 167,5 | 28731 | 1830,0 | 13,10 | 2075,5 | 9371 | 598,8 | 7,48 | 922,4 | 8,41 | 206,79 | 8,55 | 13,41 | 2.044.445 | 1,82 | HP 12 x 89 | ||||||||||||||||||||||||||||||
| W 310 x 143,0 (H)* | 143,0 | 323 | 309 | 14,0 | 22,9 | 277 | 245 | 182,5 | 34812 | 2155,6 | 13,81 | 2422,2 | 11270 | 729,4 | 7,86 | 1109,2 | 8,52 | 288,76 | 6,75 | 17,51 | 2.535.314 | 1,83 | W 12 x 96 | ||||||||||||||||||||||||||||||
| W 310 x 158,0 (H)* | 158,0 | 327 | 310 | 15,5 | 25,1 | 277 | 245 | 200,7 | 38681 | 2365,8 | 13,88 | 2675,7 | 12474 | 804,8 | 7,88 | 1225,2 | 8,55 | 379,96 | 6,18 | 15,79 | 2.839.709 | 1,84 | W 12 x 106 | ||||||||||||||||||||||||||||||
| W 310 x 179,0 (H)* | 179,0 | 333 | 313 | 18,0 | 28,1 | 277 | 245 | 227,9 | 44580 | 2677,5 | 13,99 | 3056,2 | 14378 | 918,7 | 7,94 | 1401,7 | 8,62 | 541,03 | 5,57 | 13,60 | 3.337.666 | 1,85 | W 12 x 120 | ||||||||||||||||||||||||||||||
| W 310 x 202,0 (H)* | 202,0 | 341 | 315 | 20,1 | 31,8 | 277 | 245 | 258,3 | 52030 | 3051,6 | 14,19 | 3513,7 | 16589 | 1053,2 | 8,01 | 1608,7 | 8,69 | 777,99 | 4,95 | 12,21 | 3.959.374 | 1,87 | W 12 x 136 | ||||||||||||||||||||||||||||||
| W 360 x 32,9 | 32,9 | 349 | 127 | 5,8 | 8,5 | 332 | 308 | 42,1 | 8358 | 479,0 | 14,09 | 547,6 | 291 | 45,9 | 2,63 | 72,0 | 3,20 | 9,15 | 7,47 | 53,10 | 84,111 | 1,17 | W 14 x 22 | ||||||||||||||||||||||||||||||
| W 360 x 39,0 | 39,0 | 353 | 128 | 6,5 | 10,7 | 332 | 308 | 50,2 | 10331 | 585,3 | 14,35 | 667,7 | 375 | 58,6 | 2,73 | 91,9 | 3,27 | 15,83 | 5,98 | 47,32 | 109,551 | 1,18 | W 14 x 26 | ||||||||||||||||||||||||||||||
| W 360 x 44,6 | 44,6 | 352 | 171 | 6,9 | 9,8 | 332 | 308 | 57,7 | 12258 | 696,5 | 14,58 | 784,3 | 818 | 95,7 | 3,77 | 148,0 | 4,43 | 16,70 | 8,72 | 44,70 | 239,091 | 1,35 | W 14 x 30 | ||||||||||||||||||||||||||||||
| W 360 x 51,0 | 51,0 | 355 | 171 | 7,2 | 11,6 | 332 | 308 | 64,8 | 14222 | 801,2 | 14,81 | 899,5 | 968 | 113,3 | 3,87 | 174,7 | 4,49 | 24,65 | 7,37 | 42,75 | 284,994 | 1,36 | W 14 x 34 | ||||||||||||||||||||||||||||||
| W 360 x 58 | 58,0 | 358 | 172 | 7,9 | 13,1 | 332 | 308 | 72,5 | 16143 | 901,8 | 14,92 | 1014,8 | 1113 | 129,4 | 3,92 | 199,8 | 4,53 | 34,45 | 6,56 | 38,96 | 330,394 | 1,37 | W 14 x 38 | ||||||||||||||||||||||||||||||
| W 360 x 64,0 | 64,0 | 347 | 203 | 7,7 | 13,5 | 320 | 288 | 81,7 | 17890 | 1031,1 | 14,80 | 1145,5 | 1885 | 185,7 | 4,80 | 284,5 | 5,44 | 44,57 | 7,52 | 37,40 | 523,362 | 1,46 | W 14 x 43 | ||||||||||||||||||||||||||||||
| W 360 x 72,0 | 72,0 | 350 | 204 | 8,6 | 15,1 | 320 | 288 | 91,3 | 20169 | 1152,5 | 14,86 | 1285,9 | 2140 | 209,8 | 4,84 | 321,8 | 5,47 | 61,18 | 6,75 | 33,47 | 599,082 | 1,47 | W 14 x 48 | ||||||||||||||||||||||||||||||
| W 360 x 79,0 | 79,0 | 354 | 205 | 9,4 | 16,8 | 320 | 288 | 101,2 | 22713 | 1283,2 | 14,98 | 1437,0 | 2416 | 235,7 | 4,89 | 361,9 | 5,51 | 82,41 | 6,10 | 30,68 | 685,701 | 1,48 | W 14 x 53 | ||||||||||||||||||||||||||||||
| W 360 x 91,0 (H) | 91,0 | 353 | 254 | 9,5 | 16,4 | 320 | 288 | 115,9 | 26755 | 1515,9 | 15,19 | 1680,1 | 4483 | 353,0 | 6,22 | 538,1 | 6,90 | 92,61 | 7,74 | 30,34 | 1.268.709 | 1,68 | W 14 x 61 | ||||||||||||||||||||||||||||||
| W 360 x 101,0 (H) | 101,0 | 357 | 255 | 10,5 | 18,3 | 320 | 286 | 129,5 | 30279 | 1696,3 | 15,29 | 1888,9 | 5063 | 397,1 | 6,25 | 606,1 | 6,93 | 128,47 | 6,97 | 27,28 | 1.450.410 | 1,68 | W 14 x 68 | ||||||||||||||||||||||||||||||
| W 360 x 110,0 (H) | 110,0 | 360 | 256 | 11,4 | 19,9 | 320 | 288 | 140,6 | 33155 | 1841,9 | 15,36 | 2059,3 | 5570 | 435,2 | 6,29 | 664,5 | 6,96 | 161,93 | 6,43 | 25,28 | 1.609.070 | 1,69 | W 14 x 74 | ||||||||||||||||||||||||||||||
| W 360 x 122,0 (H) | 122,0 | 363 | 257 | 13,0 | 21,7 | 320 | 288 | 155,3 | 36599 | 2016,5 | 15,35 | 2269,8 | 6147 | 478,4 | 6,29 | 732,4 | 6,98 | 212,70 | 5,92 | 22,12 | 1.787.806 | 1,70 | W 14 x 82 | ||||||||||||||||||||||||||||||
| W 410 x 38,8 | 38,8 | 399 | 140 | 6,4 | 8,8 | 381 | 357 | 50,3 | 12777 | 640,5 | 15,94 | 736,8 | 404 | 57,7 | 2,83 | 90,9 | 3,49 | 11,69 | 7,95 | 55,84 | 153,190 | 1,32 | W 16 x 26 | ||||||||||||||||||||||||||||||
| W 410 x 46,1 | 46,1 | 403 | 140 | 7,0 | 11,2 | 381 | 357 | 59,2 | 15690 | 778,7 | 16,27 | 891,1 | 514 | 73,4 | 2,95 | 115,2 | 3,55 | 20,06 | 6,25 | 50,94 | 196,571 | 1,33 | W 16 x 31 | ||||||||||||||||||||||||||||||
| W 410 x 53,0 | 53,0 | 403 | 177 | 7,5 | 10,9 | 381 | 357 | 68,4 | 18734 | 929,7 | 16,55 | 1052,2 | 1009 | 114,0 | 3,84 | 176,9 | 4,56 | 23,38 | 8,12 | 47,63 | 387,194 | 1,48 | W 16 x 36 | ||||||||||||||||||||||||||||||
| W 410 x 60,0 | 60,0 | 407 | 178 | 7,7 | 12,8 | 381 | 357 | 76,2 | 21707 | 1066,7 | 16,88 | 1201,5 | 1205 | 135,4 | 3,98 | 209,2 | 4,65 | 33,78 | 6,95 | 46,42 | 467,404 | 1,49 | W 16 x 40 | ||||||||||||||||||||||||||||||
| W 410 x 67,0 | 67,0 | 410 | 179 | 8,8 | 14,4 | 381 | 357 | 86,3 | 24678 | 1203,8 | 16,91 | 1362,7 | 1379 | 154,1 | 4,00 | 239,0 | 4,67 | 48,11 | 6,22 | 40,59 | 538,546 | 1,50 | W 16 x 45 | ||||||||||||||||||||||||||||||
| W 410 x 75,0 | 75,0 | 413 | 180 | 9,7 | 16,0 | 381 | 357 | 95,8 | 27616 | 1337,3 | 16,98 | 1518,6 | 1559 | 173,2 | 4,03 | 269,1 | 4,70 | 65,21 | 5,63 | 36,80 | 612,784 | 1,51 | W 16 x 50 | ||||||||||||||||||||||||||||||
| W 410 x 85,0 | 85,0 | 417 | 181 | 10,9 | 18,2 | 381 | 357 | 108,6 | 31658 | 1518,4 | 17,07 | 1731,7 | 1804 | 199,3 | 4,08 | 310,4 | 4,74 | 94,48 | 4,97 | 32,72 | 715,165 | 1,52 | W 16 x 57 | ||||||||||||||||||||||||||||||
| W 460 x 52,0 | 52,0 | 450 | 152 | 7,6 | 10,8 | 428 | 404 | 66,6 | 21370 | 949,8 | 17,91 | 1095,9 | 634 | 83,5 | 3,09 | 131,7 | 3,79 | 21,79 | 7,04 | 53,21 | 304,837 | 1,47 | W 18 x 35 | ||||||||||||||||||||||||||||||
| W 460 x 60,0 | 60,0 | 455 | 153 | 8,0 | 13,3 | 428 | 404 | 76,2 | 25652 | 1127,6 | 18,35 | 1292,1 | 796 | 104,1 | 3,23 | 163,4 | 3,89 | 34,60 | 5,75 | 50,55 | 387,230 | 1,49 | W 18 x 40 | ||||||||||||||||||||||||||||||
| W 460 x 68,0 | 68,0 | 459 | 154 | 9,1 | 15,4 | 428 | 404 | 87,6 | 29851 | 1300,7 | 18,46 | 1495,4 | 941 | 122,2 | 3,28 | 192,4 | 3,93 | 52,29 | 5,00 | 44,42 | 461,163 | 1,50 | W 18 x 46 | ||||||||||||||||||||||||||||||
| W 460 x 74,0 | 74,0 | 457 | 190 | 9,0 | 14,5 | 428 | 404 | 94,9 | 33415 | 1462,4 | 18,77 | 1657,4 | 1661 | 174,8 | 4,18 | 271,3 | 4,93 | 52,97 | 6,55 | 44,89 | 811.41 7 | 1,64 | W 18 x 50 | ||||||||||||||||||||||||||||||
| W 460 x 82,0 | 82,0 | 460 | 191 | 9,9 | 16,0 | 428 | 404 | 104,7 | 37157 | 1615,5 | 18,84 | 1836,4 | 1862 | 195,0 | 4,22 | 303,3 | 4,96 | 70,62 | 5,97 | 40,81 | 915,745 | 1,64 | W 18 x 55 | ||||||||||||||||||||||||||||||
| W 460 x 89,0 | 89,0 | 463 | 192 | 10,5 | 17,7 | 428 | 404 | 114,1 | 41105 | 1775,6 | 18,98 | 2019,4 | 2093 | 218,0 | 4,28 | 339,0 | 5,01 | 92,49 | 5,42 | 38,44 | 1.035.073 | 1,65 | W 18 x 60 | ||||||||||||||||||||||||||||||
| W 460 x 97,0 | 97,0 | 466 | 193 | 11,4 | 19,0 | 428 | 404 | 123,4 | 44658 | 1916,7 | 19,03 | 2187,4 | 2283 | 236,6 | 4,30 | 368,8 | 5,03 | 115,05 | 5,08 | 35,44 | 1.137.180 | 1,66 | W 18 x 65 | ||||||||||||||||||||||||||||||
| W 460 x 106,0 | 106,0 | 469 | 194 | 12,6 | 20,6 | 428 | 404 | 135,1 | 48978 | 2088,6 | 19,04 | 2394,6 | 2515 | 259,3 | 4,32 | 405,7 | 5,05 | 148,19 | 4,71 | 32,05 | 1.260.063 | 1,67 | W 18 x 71 | ||||||||||||||||||||||||||||||
| W 530 x 66,0 | 66,0 | 525 | 165 | 8,9 | 11,4 | 502 | 478 | 83,6 | 34971 | 1332,2 | 20,46 | 1558,0 | 857 | 103,9 | 3,20 | 166,0 | 4,02 | 31,52 | 7,24 | 53,73 | 562,854 | 1,67 | W 21 x 44 | ||||||||||||||||||||||||||||||
| W 530 x 72,0 | 72,0 | 524 | 207 | 9,0 | 10,9 | 502 | 478 | 91,6 | 39969 | 1525,5 | 20,89 | 1755,9 | 1615 | 156,0 | 4,20 | 244,6 | 5,16 | 33,41 | 9,50 | 53,13 | 1.060.548 | 1,84 | W 21 x 48 | ||||||||||||||||||||||||||||||
| W 530 x 74,0 | 74,0 | 529 | 166 | 9,7 | 13,6 | 502 | 478 | 95,1 | 40969 | 1548,9 | 20,76 | 1804,9 | 1041 | 125,5 | 3,31 | 200,1 | 4,10 | 47,39 | 6,10 | 49,26 | 688,558 | 1,68 | W 21 x 50 | ||||||||||||||||||||||||||||||
| W 530 x 82,0 | 82,0 | 528 | 209 | 9,5 | 13,3 | 501 | 477 | 104,5 | 47569 | 1801,8 | 21,34 | 2058,5 | 2028 | 194,1 | 4,41 | 302,7 | 5,31 | 51,23 | 7,86 | 50,25 | 1.340.255 | 1,85 | W 21 x 55 | ||||||||||||||||||||||||||||||
| W 530 x 85,0 | 85,0 | 535 | 166 | 10,3 | 16,5 | 502 | 478 | 107,7 | 48453 | 1811,3 | 21,21 | 2099,8 | 1263 | 152,2 | 3,42 | 241,6 | 4,17 | 72,93 | 5,03 | 46,41 | 845,463 | 1,69 | W 21 x 57 | ||||||||||||||||||||||||||||||
| W 530 x 92,0 | 92,0 | 533 | 209 | 10,2 | 15,6 | 502 | 478 | 117,6 | 55157 | 2069,7 | 21,65 | 2359,8 | 2379 | 227,6 | 4,50 | 354,7 | 5,36 | 75,50 | 6,70 | 46,84 | 1.588.565 | 1,86 | W 21 x 62 | ||||||||||||||||||||||||||||||
| W 530 x 101,0 | 101,0 | 537 | 210 | 10,9 | 17,4 | 502 | 470 | 130,0 | 62198 | 2316,5 | 21,87 | 2640,4 | 2693 | 256,5 | 4,55 | 400,6 | 5,40 | 106,04 | 6,03 | 43,14 | 1.812.734 | 1,86 | W 21 x 68 | ||||||||||||||||||||||||||||||
| W 530 x 109,0 | 109,0 | 539 | 211 | 11,6 | 18,8 | 501 | 469 | 139,7 | 67226 | 2494,5 | 21,94 | 2847,0 | 2952 | 279,8 | 4,60 | 437,4 | 5,44 | 131,38 | 5,61 | 40,47 | 1.991.291 | 1,87 | W 21 x 73 | ||||||||||||||||||||||||||||||
| W 530 x 123,0* | 123,0 | 544 | 212 | 13,1 | 21,2 | 502 | 470 | 157,8 | 76577 | 2815,3 | 22,03 | 3228,1 | 3378 | 318,7 | 4,63 | 500,2 | 5,47 | 186,69 | 5,00 | 35,85 | 2.300.400 | 1,88 | W 21 x 83 | ||||||||||||||||||||||||||||||
| W 530 x 138,0* | 138,0 | 549 | 214 | 14,7 | 23,8 | 501 | 469 | 177,8 | 87079 | 3172,3 | 22,13 | 3653,3 | 3904 | 364,8 | 4,69 | 574,5 | 5,53 | 262,76 | 4,50 | 31,93 | 2.680.751 | 1,90 | W 21 x 93 | ||||||||||||||||||||||||||||||
| W 610 x 82,0 | 82,0 | 599 | 178 | 10,0 | 12,8 | 573 | 541 | 105,1 | 56628 | 1890,8 | 23,21 | 2219,9 | 1210 | 135,9 | 3,39 | 219,0 | 4,29 | 51,82 | 6,95 | 54,14 | 1.033.595 | 1,86 | W 24 x 55 | ||||||||||||||||||||||||||||||
| W 610 x 92,0 | 92,0 | 603 | 179 | 10,9 | 15,0 | 573 | 541 | 118,4 | 65277 | 2165,1 | 23,48 | 2535,8 | 1442 | 161,1 | 3,49 | 259,3 | 4,37 | 74,73 | 5,97 | 49,63 | 1.239.349 | 1,87 | W 24 x 62 | ||||||||||||||||||||||||||||||
| W 610 x 101,0 | 101,0 | 603 | 228 | 10,5 | 14,9 | 573 | 541 | 130,3 | 77003 | 2554,0 | 24,31 | 2922,7 | 2951 | 258,8 | 4,76 | 405,0 | 5,76 | 81,68 | 7,65 | 51,54 | 2.544.966 | 2,07 | W 24 x 68 | ||||||||||||||||||||||||||||||
| W 610 x 113,0 | 113,0 | 608 | 228 | 11,2 | 17,3 | 573 | 541 | 145,3 | 88196 | 2901,2 | 24,64 | 3312,9 | 3426 | 300,5 | 4,86 | 469,7 | 5,82 | 116,50 | 6,59 | 48,34 | 2.981.078 | 2,08 | W 24 x 76 | ||||||||||||||||||||||||||||||
| W 610 x 125,0 | 125,0 | 612 | 229 | 11,9 | 19,6 | 573 | 541 | 160,1 | 99184 | 3241,3 | 24,89 | 3697,3 | 3933 | 343,5 | 4,96 | 536,3 | 5,89 | 159,50 | 5,84 | 45,45 | 3.441.766 | 2,09 | W 24 x 84 | ||||||||||||||||||||||||||||||
| W 610 x 140,0 | 140,0 | 617 | 230 | 13,1 | 22,2 | 573 | 541 | 179,3 | 112619 | 3650,5 | 25,06 | 4173,1 | 4515 | 392,6 | 5,02 | 614,0 | 5,94 | 225,01 | 5,18 | 41,27 | 3.981.687 | 2,10 | W 24 x 94 | ||||||||||||||||||||||||||||||
| W 610 x 153,0 | 154,2 | 623 | 229 | 14,0 | 24,9 | 573 | 541 | 196,5 | 125783 | 4038,0 | 25,30 | 4622,7 | 4999 | 436,6 | 5,04 | 683,3 | 5,94 | 303,29 | 4,60 | 38,66 | 4.456.995 | 2,11 | W 24 x 103 | ||||||||||||||||||||||||||||||
| W 610 x 155,0 | 155,0 | 611 | 324 | 12,7 | 19,0 | 573 | 541 | 198,1 | 129583 | 4241,7 | 25,58 | 4749,1 | 10783 | 665,6 | 7,38 | 1022,6 | 8,53 | 200,77 | 8,53 | 42,60 | 9.436.714 | 2,47 | W 24 x 104 | ||||||||||||||||||||||||||||||
| W 610 x 174,0 | 174,0 | 616 | 325 | 14,0 | 21,6 | 573 | 541 | 222,8 | 147754 | 4797,2 | 25,75 | 5383,3 | 12374 | 761,5 | 7,45 | 1171,1 | 8,58 | 286,88 | 7,52 | 38,63 | 10.915.665 | 2,48 | W 24 x 117 | ||||||||||||||||||||||||||||||
| W 610 x 195,0* | 195,0 | 622 | 327 | 15,4 | 24,4 | 573 | 541 | 250,1 | 168484 | 5417,5 | 25,96 | 6095,4 | 14240 | 870,9 | 7,55 | 1341 ,0 | 8,66 | 405,29 | 6,70 | 35,14 | 12.695.302 | 2,49 | W 24 x 131 | ||||||||||||||||||||||||||||||
| W 610 x 217,0 | 217,0 | 628 | 328 | 16,5 | 27,7 | 573 | 541 | 278,4 | 191395 | 6095,4 | 26,22 | 6868,8 | 16316 | 994,9 | 7,66 | 1531,6 | 8,73 | 570,21 | 5,92 | 32,76 | 14.676.643 | 2,51 | W 24 x 146 | ||||||||||||||||||||||||||||||
Aplicações
O Perfil Gerdau Açominas Viga I – W – H – HP encontra aplicação em diversos segmentos industriais e da construção civil, justamente pela sua versatilidade e alta capacidade de sustentação.
Nós atendemos clientes de áreas muito distintas, que recorrem às vigas de aço para resolver desafios de engenharia e criar estruturas robustas.
Abaixo, destacamos as principais aplicações desses perfis.
Construção civil
Na construção civil, essas vigas aparecem em edifícios, galpões, pontes, viadutos, metrô e passarelas, entre outras estruturas.
A facilidade de integração com sistemas de lajes pré-moldadas ou mistas (aço e concreto) torna o Perfil Gerdau Açominas essencial na:
- Execução de lajes de grandes vãos
- Estruturação de andares múltiplos
- Criação de marquises e coberturas
Além disso, a estabilidade garantida pelas Vigas H ou W permite reduzir a quantidade de colunas, aumentando o espaço útil interno de galpões ou edifícios.
Indústria automobilística
Embora pareça menos óbvio, a indústria automobilística também se beneficia das vigas de aço. Em plantas de produção, muitas vezes construímos sistemas de mezanino, estruturas para linhas de montagem e suportes para equipamentos pesados com esses perfis.
A capacidade de suportar cargas dinâmicas é essencial, pois máquinas como prensas e robôs industriais geram esforços significativos durante o funcionamento.
Indústria aeronáutica
O setor aeronáutico investe em hangaretes e oficinas de manutenção que necessitam de grandes vãos livres para abrigar aeronaves.
O uso de vigas W ou H é comum, garantindo um bom espaçamento entre colunas e maior liberdade de movimentação dentro do hangar.
Além disso, estacas HP podem ser aplicadas na fundação dessas construções quando o solo exige maior robustez para suportar as cargas concentradas.
Indústria naval
Na indústria naval, vigas de aço são fundamentais para a construção e manutenção de estaleiros, docas secas e plataformas de apoio.
O Perfil Gerdau Açominas Viga I – W – H – HP mostra-se resistente a esforços de atracação e movimentação de equipamentos de grande porte. Em ambientes marítimos, a preocupação com a corrosão é maior, por isso recomendamos revestimentos ou tratamentos anticorrosivos específicos.
Indústria de máquinas e equipamentos
Empresas que fabricam maquinários pesados costumam montar estruturas internas de sustentação, guias de movimentação e suportes para grandes cargas. As vigas I e W se adaptam bem a esse contexto, pois podem ser facilmente unidas a outros perfis ou chapas de reforço, criando soluções modulares e expansíveis.
Assim, conseguimos evoluir as instalações conforme a empresa cresce ou altera sua linha de produção.
Em todas essas aplicações, a robustez e a confiabilidade do Perfil Gerdau Açominas Viga I – W – H – HP tornam o produto uma escolha praticamente indispensável para projetos que exigem alto desempenho estrutural.
Como é Determinado o Preço do Perfil Gerdau Açominas Viga I – W – H – HP
O custo total de um Perfil Gerdau Açominas Viga I – W – H – HP varia com base em fatores como matéria-prima, dimensões e quantidade.
Aqui, explicamos como nós construímos o orçamento de maneira transparente e justa, permitindo que os clientes entendam exatamente o que está embutido no valor final.
Fatores de Custo
- Tipo de Aço: Aços mais resistentes (como ASTM A572 gr 50)
- Dimensões e Formato: Vigas mais robustas.
- Quantidade Solicitada: Em pedidos maiores, o valor costuma cair, pois o processo de laminação e transporte é otimizado em lotes maiores.
Transparência na Precificação
Nós acreditamos que a transparência é fundamental para construir uma relação duradoura com nossos clientes. Por isso, detalhamos em cada orçamento:
- Custo da matéria-prima: Indicação do tipo de aço e suas propriedades.
- Processos de fabricação: Laminação
- Encargos de transporte e logística: Se o frete estiver incluso ou se for responsabilidade do comprador.
- Impostos e taxas: Caso existam incentivos ou isenções fiscais, informamos no orçamento.
Além disso, estamos sempre abertos para discutir eventuais ajustes que possam equilibrar o custo com a exigência técnica do projeto.
Trabalhamos com melhor relação custo-benefício.
Comprar Perfil Gerdau Açominas Viga I – W – H – HP
Ao decidir pela compra de um Perfil Gerdau Açominas Viga I – W – H – HP, o cliente busca segurança de estoque e cumprimento de prazos.
Nós nos empenhamos em facilitar todo esse processo, oferecendo soluções completas e garantindo a procedência do produto, além de um pós-venda que ajude a resolver qualquer demanda adicional.
Variedade de Opções
- Dimensões variadas: Atendemos tanto projetos que requerem vigas de menor porte (como Viga I 150 x 13 ou 200 x 15) quanto empreendimentos de grande escala (Viga W 530 x 66 ou 610 x 82)
Nosso objetivo é que você encontre exatamente o que precisa em um único lugar, sem precisar recorrer a diversos fornecedores para diferentes dimensões.
Entrega e Frete
No que diz respeito a entrega e frete, sabemos que o manuseio de vigas de grande porte requer equipamentos adequados e um planejamento logístico minucioso. Nós seguimos práticas para:
- Proteger as vigas contra possíveis danos no transporte, utilizando amarrações e travamentos corretos.
- Agendar a entrega em datas e horários que facilitem a recepção do material no canteiro de obras ou na indústria do cliente.
Além disso, orientamos sobre o descarregamento seguro, minimizando riscos de acidentes e garantindo a integridade das peças.
Por que Investir em Perfil Gerdau Açominas Viga I – W – H – HP?
Reafirmamos que o Perfil Gerdau Açominas Viga I – W – H – HP é uma solução sólida e versátil para garantir a estabilidade de qualquer construção ou equipamento.
Desde o início, esclarecemos como esse conjunto de perfis atende a diferentes necessidades de carga, oferece padronização de medidas e possibilita um acabamento confiável que eleva a durabilidade de cada projeto.
Ao longo do texto, analisamos suas características, aplicações em diversos setores e vantagens em comparação a outros tipos de perfis de aço, provando seu excelente custo-benefício e a facilidade de integração em obras de grande e pequeno porte.
Essa tecnologia não apenas supre as demandas imediatas de sustentação, mas também amplia a liberdade de criação para engenheiros e arquitetos, já que as vigas podem ser personalizadas e entregues prontas para instalação.
Nós, como Fornecedores, acreditamos que a segurança e a qualidade devem ser prioridades em qualquer projeto, e a escolha do Perfil Gerdau Açominas Viga I – W – H – HP reflete exatamente esse compromisso.
Acreditamos que todo o investimento retorna em forma de confiabilidade estrutural, maior vida útil e satisfação do cliente final, colocando sua obra em um patamar superior de eficiência e competitividade.
Então, deixamos a pergunta que norteia todas as decisões importantes: Você está pronto para fortalecer suas construções com o Perfil Gerdau Açominas Viga I – W – H – HP?
Perguntas Frequentes (FAQ’s)
- Existe um tamanho mínimo ou máximo de Perfil Gerdau Açominas Viga I – W – H – HP que podemos fornecer?
Sim, no mínimo 150 x 13 x 6 mt e máximo 610 x 217 x 12 mt - É possível combinar diferentes tipos de viga (I, W, H, HP) em um mesmo projeto?
Sim, cada tipo pode ser usado em pontos específicos, dependendo do esforço estrutural exigido. Basta verificar se há compatibilidade de juntas e procedimentos de solda. - O aço desses perfis é reciclável?
Sim, o aço é 100% reciclável. - Vocês fornecem certificados de qualidade do aço?
Sim, fornecemos certificados e documentações técnicas que atestam a procedência e as propriedades mecânicas de cada lote de viga. - Qual a vida útil de uma viga utilizada em ambiente industrial?
Se houver manutenção e proteção anticorrosiva adequadas, a vida útil pode se estender por décadas, pois o aço mantém suas propriedades mecânicas com o devido cuidado.
